1. 真空蒸发镀膜：入门级“高效成膜师”

技术原理：在高真空腔体内，通过电阻加热、电子束轰击等方式，将金属、氧化物等镀膜材料加热至升华或熔融状态，气态粒子直接飞向基材表面，冷却后凝结成膜。这是最古老也最基础的真空镀膜技术，如同在真空环境中“蒸发撒粉”。

核心特性：优势是设备简单、成本低、成膜速度快（可达每秒几十纳米），薄膜纯度高、表面光滑；短板是膜层密度低、与基材附着力弱，耐摩擦和抗腐蚀性能较差，且难以在复杂形状基材上实现均匀镀膜。

适用边界：适合对性能要求不高、追求低成本量产的场景，尤其擅长装饰性涂层。

2. 磁控溅射镀膜：精准级“功能定制师”

技术原理：利用磁场约束高能电子，让电子在真空腔体内与氩气等惰性气体碰撞产生等离子体，等离子体轰击靶材（镀膜材料）表面，使靶材原子“溅出”并沉积在基材上形成薄膜。相当于用“高能粒子炮弹”轰击靶材，让原子“迁移”到基材表面。

核心特性：膜层附着力强、密度高、均匀性极佳，膜厚控制精度可达纳米级，还能制备合金膜、复合膜等多种功能薄膜；缺点是设备结构复杂、成本较高，基材在镀膜过程中会轻微升温，对热敏性材料适配性有限。

适用边界：聚焦中高端功能性需求，尤其适合精密电子、光学器件等对膜层性能要求严苛的场景。

3. 离子镀膜（PVD）：高端级“性能强化师”

技术原理：结合了蒸发镀与溅射镀的优势，在真空环境中通过电离技术将镀膜材料粒子转化为离子，离子在电场加速下高速撞击基材表面，形成致密、牢固的薄膜。相当于让镀膜粒子“带着动能”附着在基材上，结合更紧密。

核心特性：膜层附着力极强（可通过百格测试、耐磨测试等严苛检测）、覆盖性好（能适配曲面、凹槽等复杂形状）、硬度高、耐磨损和抗腐蚀性能卓越；局限性是设备投资大、运行成本高，且基材需具备导电性。

适用边界：面向对膜层耐用性、极端环境适应性要求极高的高端制造场景。

4. 化学气相沉积（CVD）：全能级“复杂成型师”

技术原理：将含有镀膜元素的气态化合物通入真空反应腔，在基材表面通过高温、等离子体等触发化学反应，生成固态薄膜并沉积。区别于物理镀膜，CVD是通过“化学合成”的方式成膜。

核心特性：能在复杂形状基材上实现均匀镀膜，膜层致密性好、与基材结合牢固，可制备单一或复合功能薄膜，沉积速率快；缺点是反应温度较高（通常300-1500℃），可能导致基材变形，部分反应气体有毒性，环保处理要求高。

适用边界：兼顾表面改性与新型材料制备，适合高温耐受型基材的功能化处理。

5. 原子层沉积（ALD）：极致级“纳米雕刻师”

技术原理：采用“脉冲式”反应，将两种或多种反应气体交替通入真空腔，气体分子在基材表面进行单层原子级别的化学吸附与反应，通过循环叠加形成薄膜。每一次循环仅沉积一层原子，精准控制膜厚。

核心特性：膜厚控制精度达原子级（0.1纳米），均匀性、一致性极佳，膜层致密无针孔，能适配超小尺寸、复杂结构的基材；缺点是成膜速度极慢（每小时仅沉积几纳米至几十纳米），设备成本高昂。

适用边界：聚焦超精密、高可靠性的尖端科技场景，尤其适合纳米级功能薄膜需求。

1. 消费电子领域：颜值与性能的双重保障

• 真空蒸发镀膜：早期手机外壳的金属色装饰涂层、普通耳机的表面镀铬，成本低且能快速量产；

• 磁控溅射镀膜：智能手机OLED屏幕的多层光学增透膜（减少反光、提升色域）、手机中框的防指纹涂层、平板电脑的触控屏导电膜（ITO膜）；

• 离子镀膜：高端手机镜头的耐磨抗污膜、智能手表表壳的类金刚石涂层（DLC），耐刮擦且不易掉色；

• ALD：芯片封装的钝化膜、微型传感器的防护膜，保障器件在纳米尺度下的稳定性。

2. 光学领域：让光线“听话”的精密调控

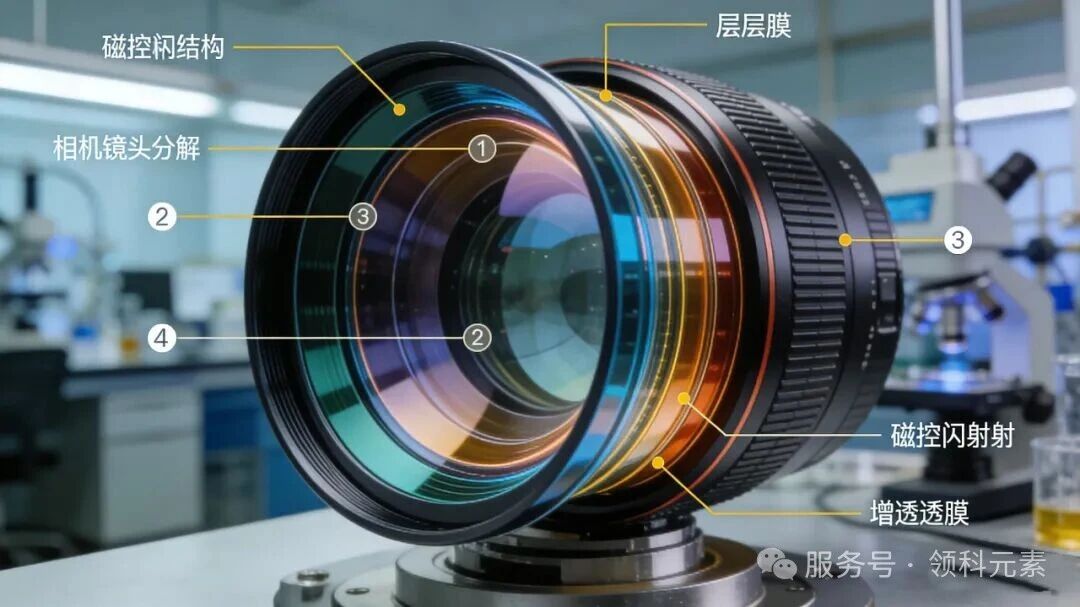

• 磁控溅射镀膜：相机镜头的多层增透膜（让成像更清晰）、太阳镜的防紫外线膜、汽车前挡风玻璃的隔热膜；

• CVD：光学纤维的芯层与包层，保障光信号低损耗传输；

• 真空蒸发镀膜：普通投影仪镜头的基础增透膜，成本可控且满足日常使用需求。

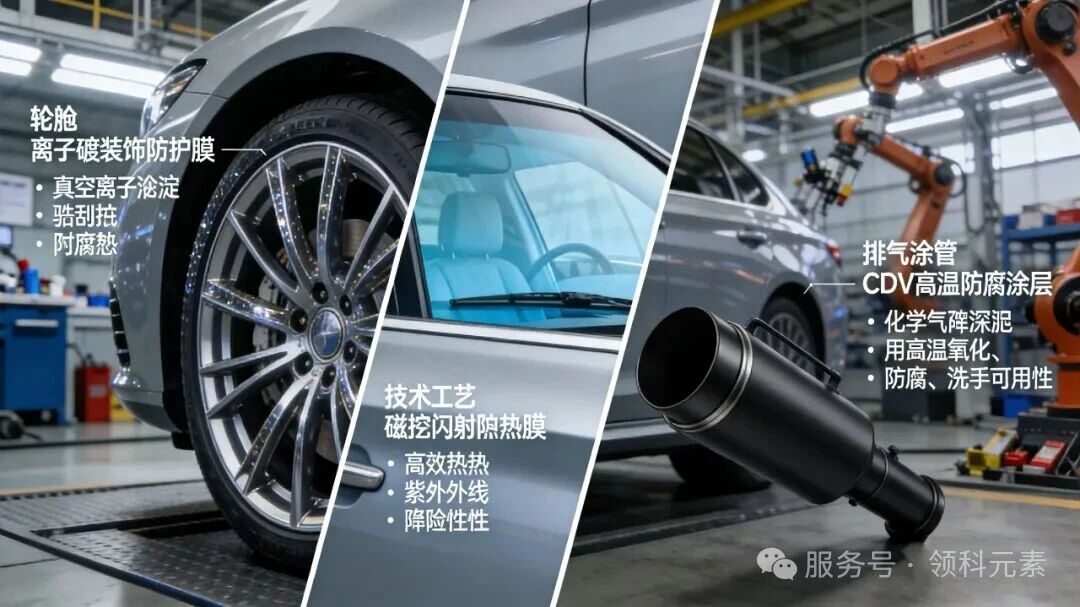

3. 汽车工业：耐用性与安全性的升级

• 离子镀膜：汽车轮毂的金属质感涂层（耐日晒雨淋、不易脱落）、发动机活塞环的耐磨涂层（提升使用寿命）、变速箱齿轮的减摩涂层；

• 磁控溅射镀膜：汽车玻璃的防雾、防紫外线膜，后视镜的防水防污膜；

• CVD：汽车排气管的高温耐腐蚀涂层，抵御尾气高温与化学腐蚀。

4. 建筑与家居：节能与美观的兼顾

• 真空蒸发镀膜：普通建筑玻璃的单向透视膜（保护隐私）、卫浴洁具的镀铬装饰层；

• 磁控溅射镀膜：Low-E中空玻璃的低辐射膜（冬季保温、夏季隔热，降低空调能耗），目前主流的节能玻璃核心工艺；

• CVD：高端建筑五金件的耐磨防腐膜，延长使用寿命。

5. 高端制造与尖端科技：推动产业升级的核心支撑

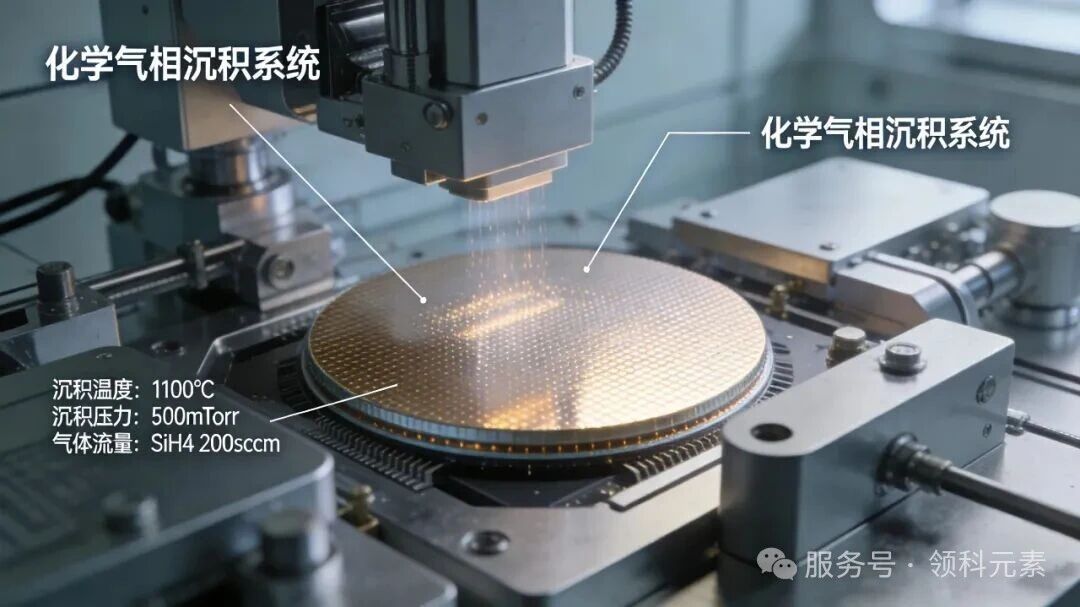

• CVD：半导体芯片的外延层（硅片表面生长的单晶层，芯片运算的核心区域）、光伏电池的减反射膜（提升光电转换效率）；

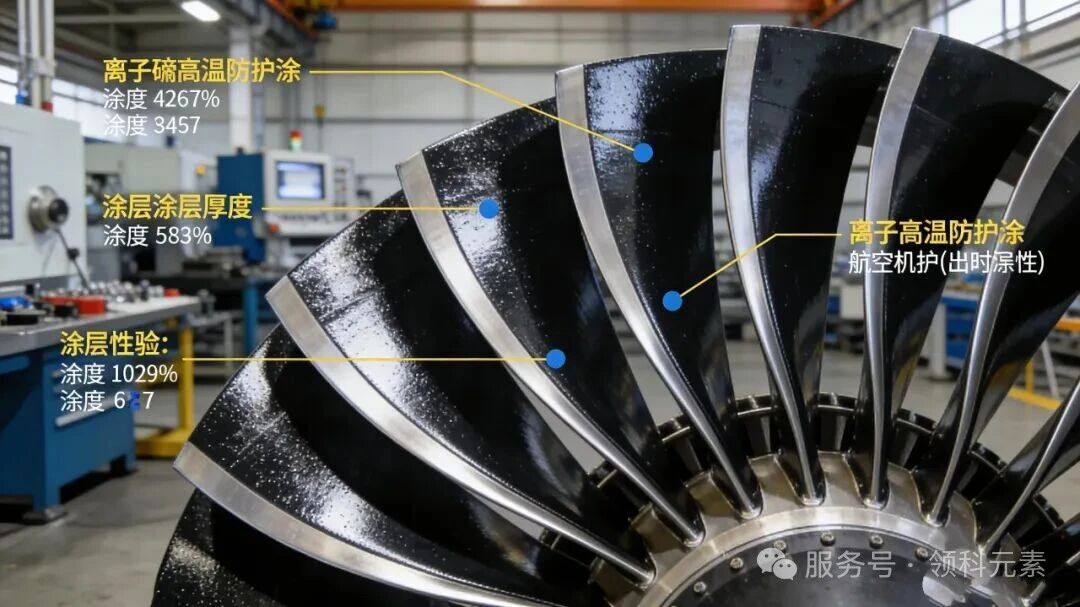

• ALD：量子芯片的纳米级功能膜、氢燃料电池的质子交换膜涂层、航空航天发动机叶片的高温防护膜；

• 离子镀膜：航空航天零部件的抗高温氧化膜、医疗手术刀的抗菌耐磨涂层（减少细菌滋生）。

6. 日常用品领域：隐藏的实用功能

• 真空蒸发镀膜：食品包装的铝箔复合膜（真空镀铝，保鲜、防氧化）、普通保温杯的内胆镀银（保温隔热）；

• 磁控溅射镀膜：不粘锅的表面耐磨涂层（部分采用TiN涂层）、剃须刀刀片的防锈涂层；

• 离子镀膜：高端钢笔的笔身涂层（防汗渍、不易刮花）。

选择哪种真空镀膜工艺，本质是平衡“性能需求、成本预算、量产效率”三者的关系：

• 追求低成本、装饰性为主：优先真空蒸发镀膜；

• 需功能性（导电、增透、防指纹）+ 中等成本：磁控溅射镀膜是主流选择；

• 要求高耐磨、高附着力+ 高端定位：离子镀膜更合适；

• 复杂形状基材+ 高温耐受：CVD工艺适配性更强；

• 纳米级精度+ 尖端应用：ALD是唯一选择。

从日常的保温杯到尖端的量子芯片，真空镀膜技术以“隐形薄膜”的形式渗透在生活与工业的方方面面。不同工艺的技术差异，决定了它们各自的应用边界；而下游产业的需求升级，又持续推动着镀膜技术向更精密、更高效、更环保的方向发展。未来，随着新能源、半导体、航空航天等领域的快速崛起，真空镀膜技术将继续扮演“材料升级赋能者”的重要角色，绽放更多科技价值。
