在现代半导体、光电子器件和量子材料的世界里，有一项技术被公认为最精密、最纯净、最能实现原子级控制的薄膜制备方法——它就是分子束外延（MBE）系统。如果把普通镀膜比作“喷涂”，那分子束外延更像是在原子尺度上，一层一层、有条不紊地搭建晶体。

整个过程可以理解为一场在极致洁净环境里的精准“原子积木游戏”。

1. 构建超高真空环境

MBE系统的腔体要抽到10⁻¹⁰ Torr 甚至更高的真空度，几乎接近太空环境。这样可以最大限度避免杂质干扰，保证薄膜纯净。

2. 发射定向分子束

不同的元素源（如镓、砷、铝、铟等）被分别加热蒸发，形成稳定、定向的分子束或原子束，像一道道细光束射向衬底。

3. 在衬底上有序生长

衬底被精确控温，飞来的原子在表面吸附、移动、排列，严格按照衬底的晶格结构延续生长，一层原子叠一层原子，形成完美单晶薄膜。

4. 实时监测生长质量

系统配备反射高能电子衍射（RHEED），可以实时观察晶体表面结构，相当于给生长过程装上了原子级摄像头，确保每一层都完美无瑕。

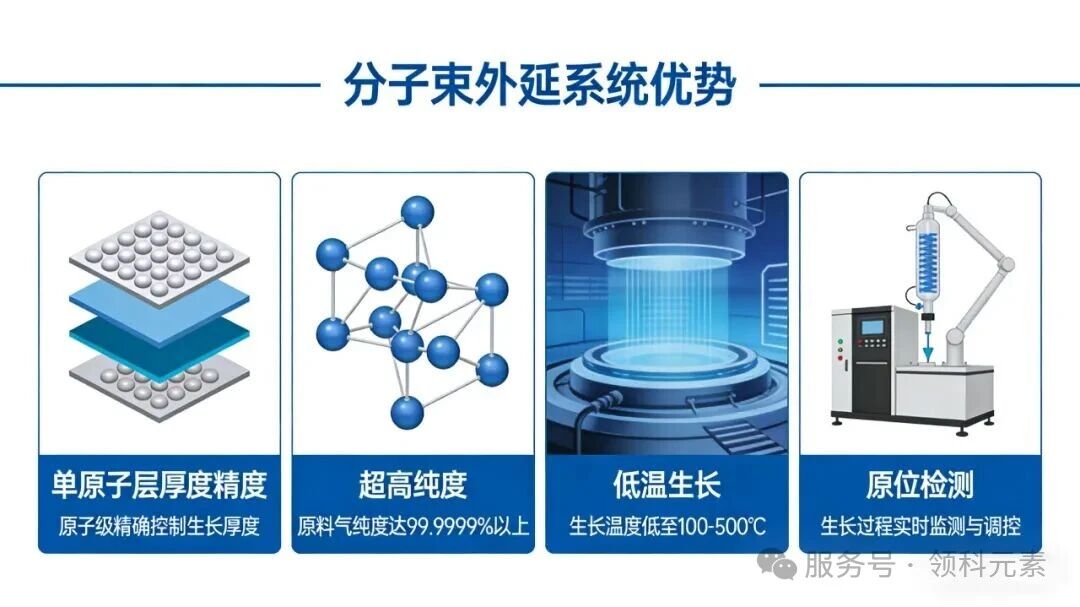

相比于其他薄膜技术，MBE拥有不可替代的优点：

• 精度极高

可以精确控制到单原子层厚度，界面陡峭、平整度达到原子级别。

• 纯度极高

超高真空+高纯元素源，让杂质含量降到极低，器件性能更稳定。

• 低温生长

生长温度较低，有效避免层间元素扩散，适合复杂多层结构。

• 可原位检测

生长、表征、分析在同一腔体完成，减少污染，提高一致性。

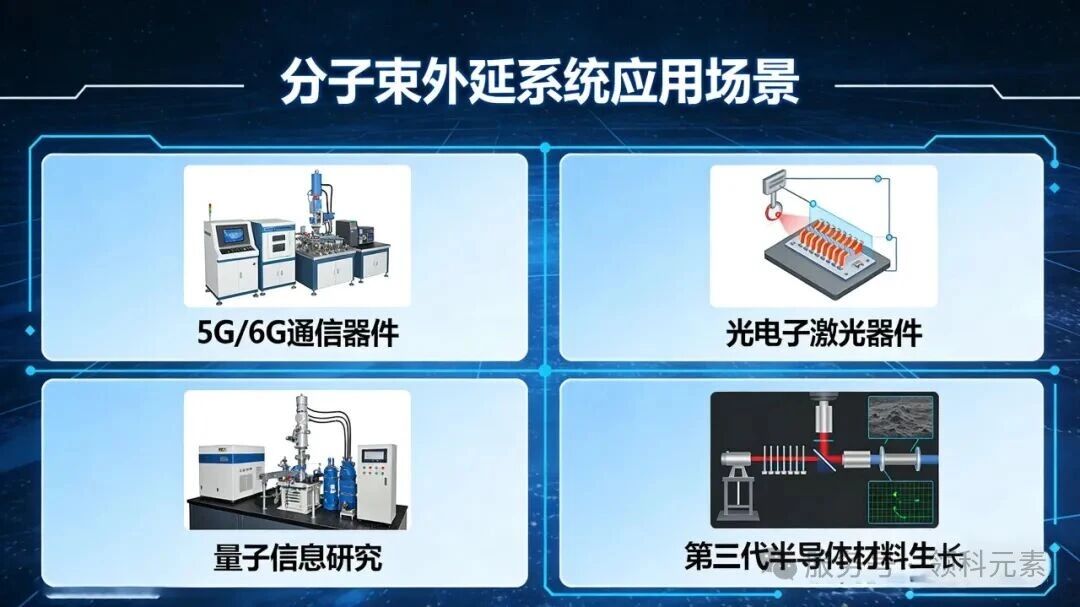

分子束外延看似远离日常生活，却支撑着整个高端科技的底层：

• 5G/6G 通信器件

高电子迁移率晶体管、射频器件

• 光电子与激光器件

通信激光器、激光雷达、红外探测器

• 量子信息与前沿研究

量子阱、量子点、拓扑绝缘体、超导材料

• 第三代半导体

GaN、SiC 等新型材料的高质量结构生长

可以说，没有MBE，就没有今天高性能的光电器件和量子研究。

结语

分子束外延系统，是人类在微观世界制造能力的巅峰之一。它用最安静、最洁净、最精准的方式，让原子按照我们的意愿排列，为芯片、激光、量子计算等前沿领域搭建最坚实的材料基础。

在追求更小、更快、更强的科技道路上，分子束外延始终是那个最可靠的原子级建筑师。
