在手机屏幕、光伏玻璃、半导体芯片、汽车零部件与高端刀具的背后，都藏着一层肉眼看不见的“功能铠甲”。它薄至纳米级，却能让材料更耐磨、抗腐蚀、导电或透光，这层薄膜的主流制造工艺，就是磁控溅射镀膜。作为物理气相沉积（PVD）的核心技术，它以“低温、高速、均匀、环保”的特点，成为现代制造业不可或缺的表面精密加工手段。

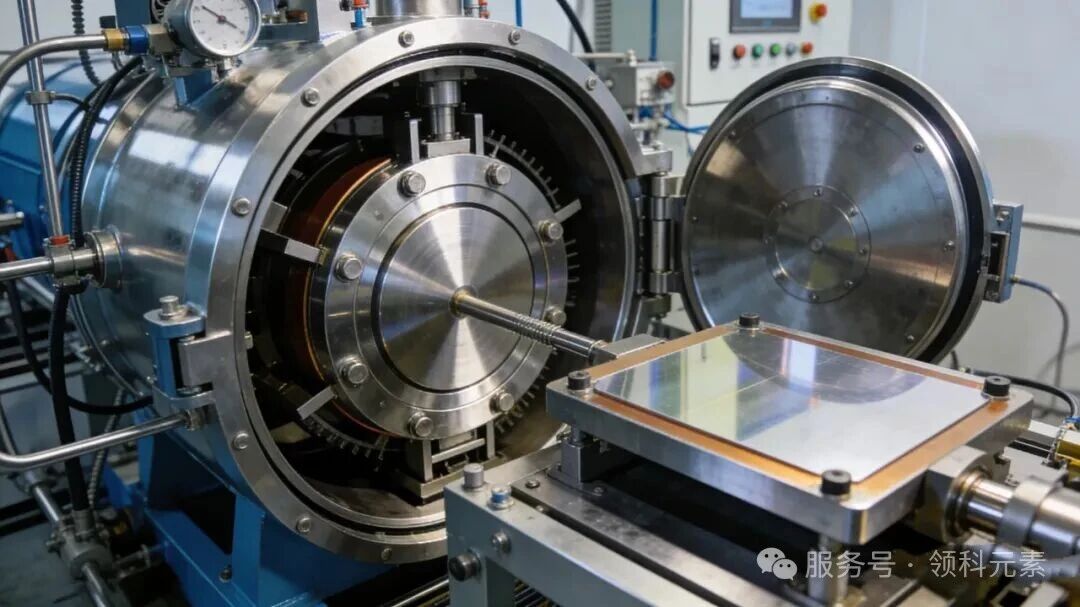

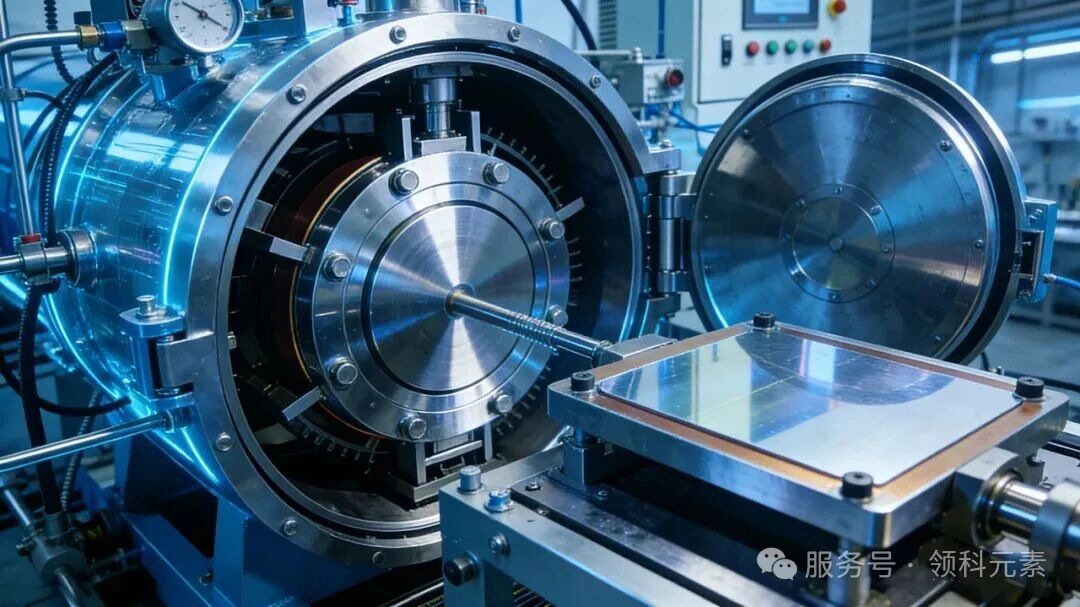

1. 造真空：将腔体抽至高真空，排除杂质干扰，保证膜层纯净。

2. 激等离子体：通入氩气，加高压电场使氩气电离成氩离子与电子；磁场把电子束缚在靶材附近，让电子做螺旋运动，大幅提升电离效率，形成高密度等离子体。

3. 溅射与成膜：氩离子在电场加速下高速轰击靶材，把靶材原子“撞”出来；这些原子飞向工件表面，吸附、迁移、排列，最终形成连续致密的薄膜。

磁场是磁控溅射的“灵魂”——它既提升溅射速率，又避免高能电子直接轰击工件，实现低温低损伤镀膜，这是它优于传统溅射与蒸镀的关键。

• 低温低损伤：基材不升温、不变形，可镀膜塑料、玻璃、柔性材料。

• 膜层质量高：致密、均匀、附着力强，厚度可精准控制到纳米级。

• 材料适配广：金属、合金、陶瓷、半导体、氧化物/氮化物等均可溅射。

• 高效可量产：成膜快、大面积一致性好，适合流水线大规模生产。

• 绿色环保：无废液废气，替代高污染电镀，符合低碳制造趋势。

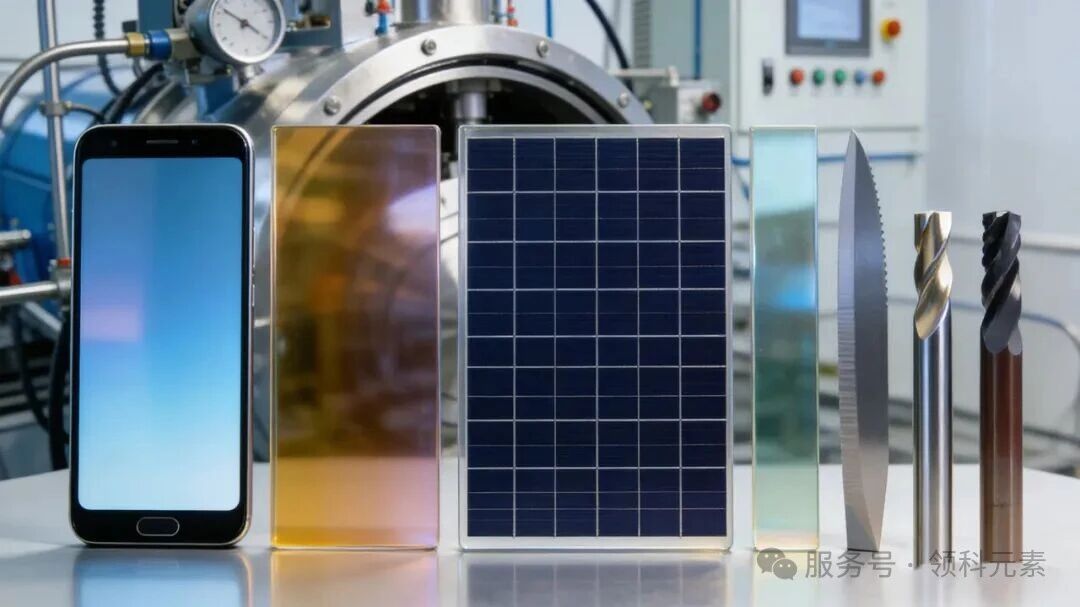

• 消费电子：手机盖板防指纹膜、摄像头遮光膜、芯片导电层、显示电极膜。

• 光学与光伏：眼镜增透膜、汽车隔热膜、光伏减反膜、镜头滤光膜。

• 装备制造：刀具/模具超硬耐磨涂层（如TiN、DLC），寿命提升数倍。

• 汽车与新能源：车灯镀膜、装饰件耐磨膜、电池功能薄膜。

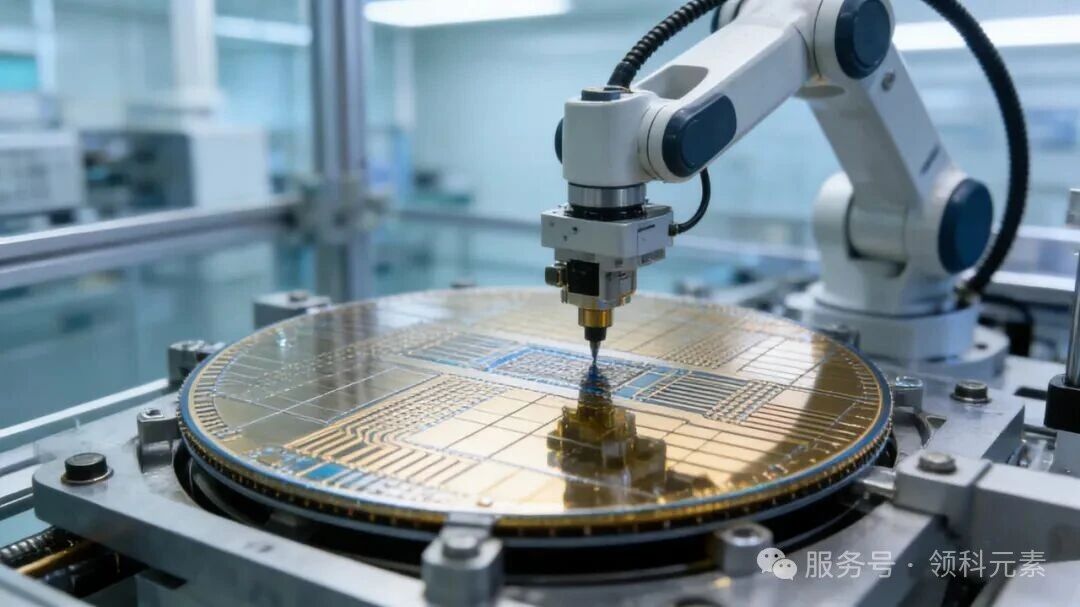

• 半导体与显示：晶圆金属布线、平板显示透明导电膜（ITO）核心制程。

• 直流磁控溅射：适合金属等导电材料，速率快、成本低。

• 射频磁控溅射：可镀陶瓷、玻璃等绝缘材料，适用范围更广。

• 非平衡磁控溅射：增强离子轰击，膜层更致密、结合力更强。

• 反应磁控溅射：通入氧气/氮气等，原位合成氧化物、氮化物薄膜。

• 纳米叠层膜：多层纳米结构，实现多功能集成。

• 大面积与柔性：适配光伏、显示、柔性电子的超大尺寸与卷对卷量产。

• 智能化控制：在线监测膜厚、成分与均匀性，全流程自动化闭环。

• 绿色低碳：更高能效、更低气体消耗，支撑碳中和制造。

结语

从指尖的手机到屋顶的光伏板，从精密芯片到重型机械刀具，磁控溅射镀膜以原子级的精准，为材料赋予全新性能。它不只是一项真空镀膜技术，更是高端制造、新能源、电子信息产业的“隐形基石”。随着薄膜功能需求不断升级，这项“真空里的原子贴膜术”，将持续推动材料科学与工业制造迈向更高精度、更高品质的未来。
