在电子技术飞速发展的今天，如何让电子设备更小巧、性能更强大是科研人员和企业不断追求的目标。玻璃通孔（TGV）金属化技术应运而生，成为推动电子封装技术进步的关键力量。

玻璃基板处理：通常选用高品质硼硅玻璃或石英玻璃，因其热膨胀系数低、介电性能好。需对基板仔细清洗和预处理，确保表面洁净无缺陷，为后续工艺奠定基础。

通孔制作：可采用喷砂、超声波钻孔、激光刻蚀等多种微细加工技术。其中，激光诱导深度刻蚀（LIDE）较为先进，能精准控制孔径，形成高深宽比且侧壁平滑的通孔，减少裂纹和粗糙度。

种子层沉积：通过溅射工艺在通孔内壁沉积一层薄金属种子层，如铜种子层，为后续电镀时金属的附着提供基础，其均匀性和质量对最终金属化效果至关重要。

填充导电材料：一般利用电镀工艺将铜等导电材料填入通孔，形成导电路径。需精确控制电镀参数，保证通孔完全填充，无空洞，否则会影响电气性能。

平坦化与去膜：电镀完成后，经化学机械平坦化（CMP）处理去除多余金属，使基板表面平整，随后去除保护膜，以便后续工艺进行。

再布线与封装连接：在玻璃基板上建立重新分布层（RDL），进行电路布局和引脚设计，再添加凸点或焊球等互连结构，实现芯片间的电气和机械连接。

高频性能优异：玻璃基板的低介电常数和低损耗特性，使得TGV在高频信号传输中表现出色，能够有效减少信号延迟和损耗。

热稳定性好：玻璃材料的热膨胀系数低，与硅基材料相近，能够在不同温度下保持稳定的电气性能，减少热应力对互连结构的影响。

成本效益高：与传统的硅通孔（TSV）技术相比，TGV的制造成本更低，且工艺相对简单，适合大规模生产。

互连密度高：TGV可以实现高密度的垂直互连，能够满足2.5D/3D封装和异构集成等先进封装技术对互连密度的要求。

兼容性强：TGV技术与现有的半导体制造工艺和设备具有良好的兼容性，能够方便地集成到现有的生产流程中。

半导体封装：通过玻璃基板上的微米级通孔实现多层芯片垂直互连，提升集成密度，助力半导体行业迈向3D集成与微型化。英特尔等公司计划将其应用于数据中心芯片，实现高带宽内存与中央处理器的低延迟连接。

5G通信：其低信号损耗特性满足5G毫米波通信对高频器件的要求，可有效提高射频模块的信号完整性。

医疗设备：在植入式医疗设备传感器封装、微创手术机器人等领域，玻璃的高绝缘性、耐腐蚀性以及TGV金属化技术的精密性都具有独特优势，如心脏起搏器中可靠的电气连接就依赖于此技术。

总之，玻璃通孔（TGV）金属化技术作为一种先进的电子封装技术，凭借其优异的性能和广泛的应用前景，正在引领半导体封装从“硅基时代”向“玻璃基时代”过渡。

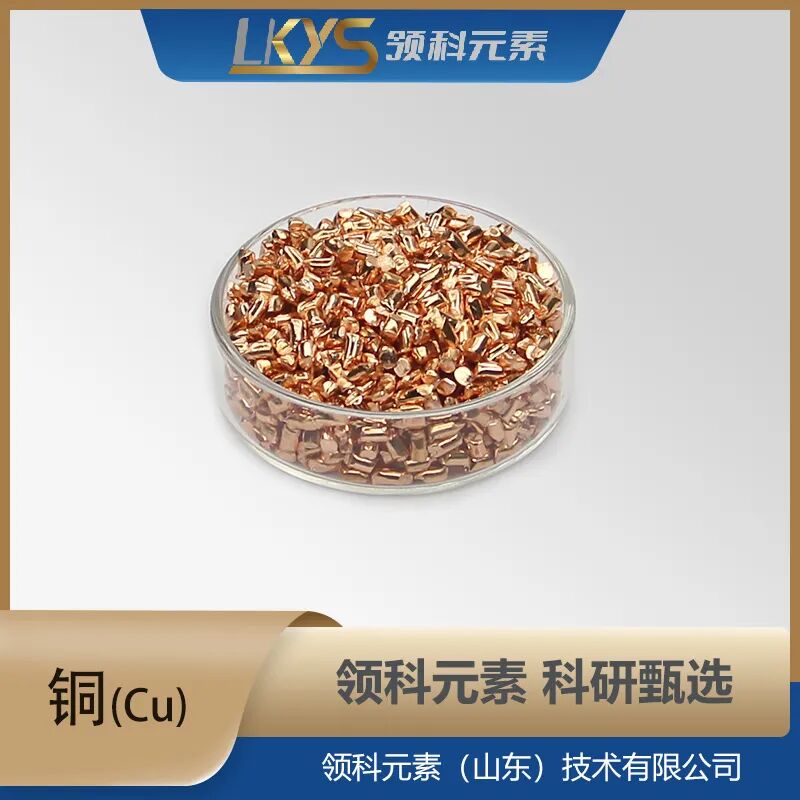

1. 铜（Cu）

应用：铜是TGV金属化中最常用的材料之一，主要用于通孔的填充。铜具有优良的导电性和导热性，能够有效降低信号传输延迟和功耗。

工艺：通常通过电镀工艺将铜填充到通孔中，形成导电路径。

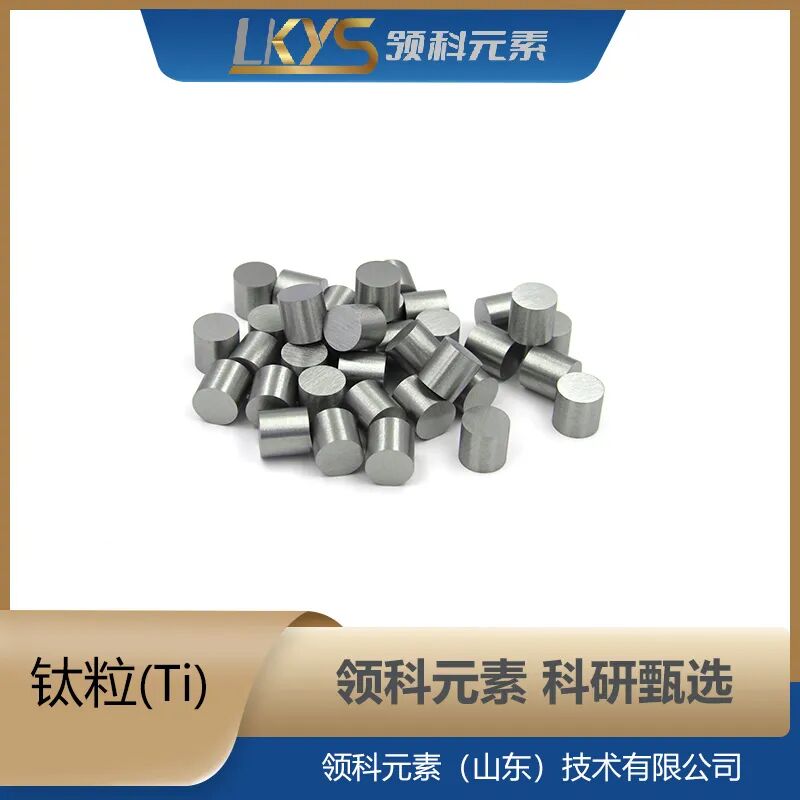

2. 钛（Ti）

应用：钛常被用作种子层材料，为后续的电镀提供导电通道。它还具有良好的附着力和抗氧化性。

工艺：通过物理气相沉积（PVD）技术在玻璃通孔内壁沉积一层薄薄的钛种子层。

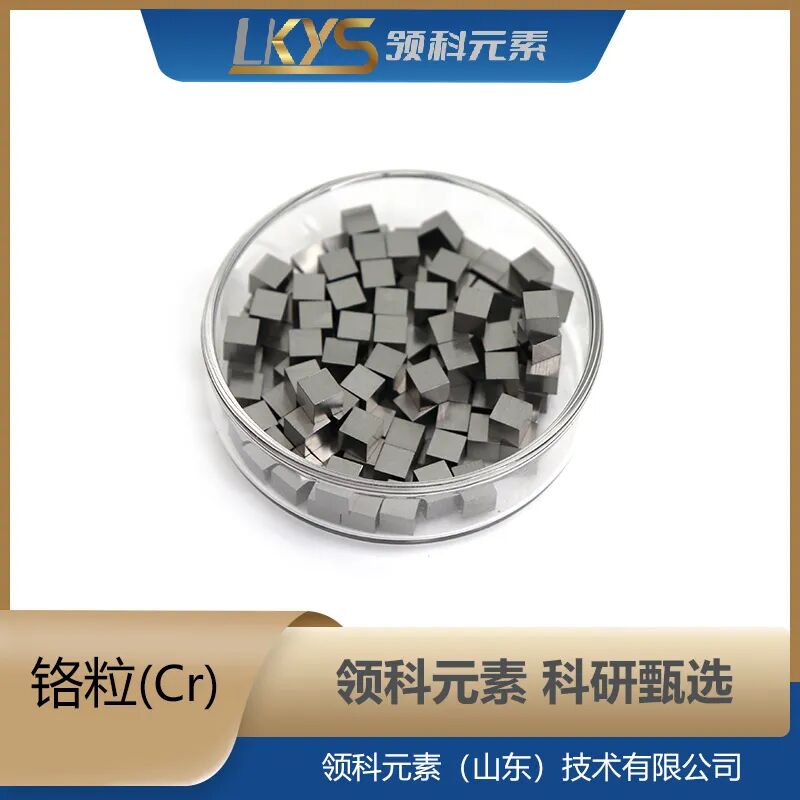

3. 铬（Cr）

应用：铬也是一种常用的种子层材料，能够提高金属与玻璃基板之间的附着力。

工艺：铬种子层通常通过溅射工艺沉积。

4. 钛钨合金（TiW）

应用：钛钨合金可用于阻挡层或种子层，防止金属扩散并提高附着力。

工艺：通过PVD技术沉积。

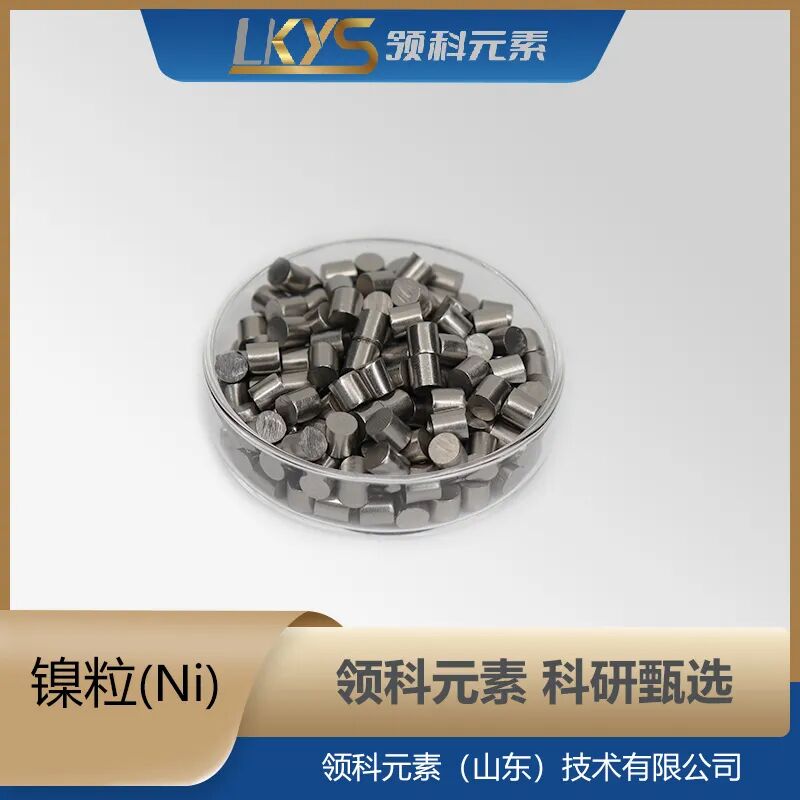

5. 镍（Ni）

应用：镍可用于TGV的电镀过程，提供良好的抗腐蚀性和硬度。

工艺：镍可以通过电镀工艺沉积。

6. 锡银（SnAg）

应用：锡银合金可用于TGV的电镀，提供良好的焊接性能。

工艺：通过电镀工艺沉积。

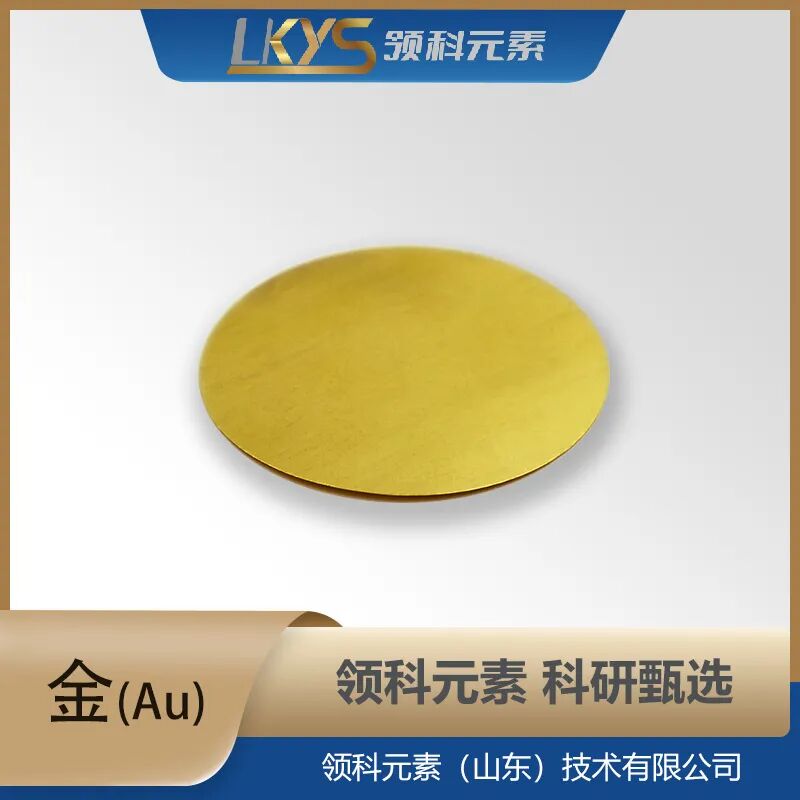

7. 金（Au）

应用：金具有优良的导电性和抗腐蚀性，可用于TGV的电镀，尤其是在高端应用中。

工艺：通过电镀工艺沉积。

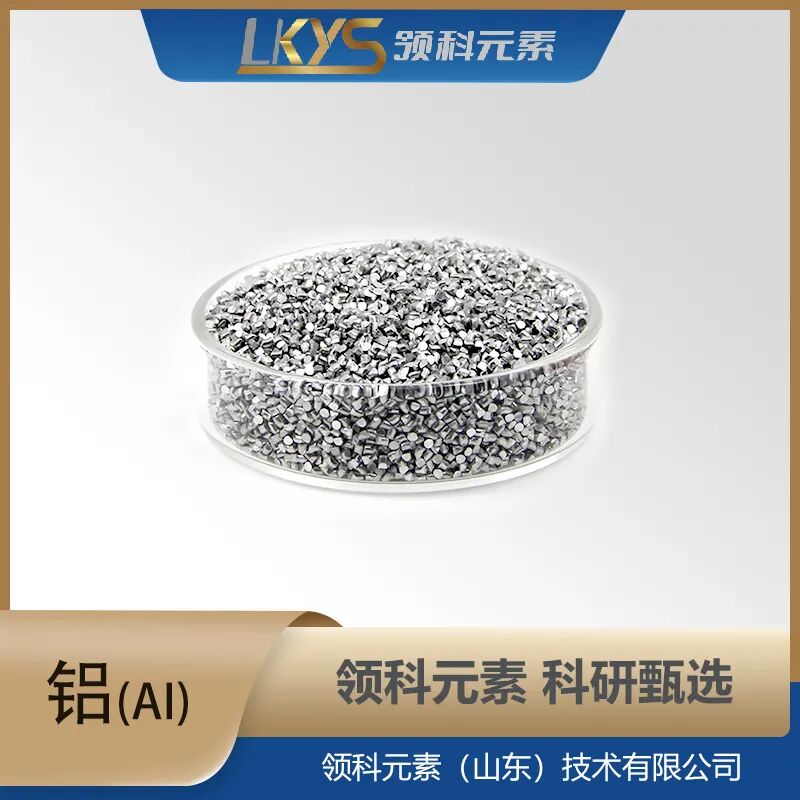

8. 铝（Al）

应用：铝可用于TGV的金属化，尤其是在一些特定的MEMS封装应用中。

工艺：铝可通过溅射工艺沉积。

9. 铜浆料

应用：铜浆料可用于塞孔工艺，实现玻璃通孔的金属化。这种材料具有良好的导电性和附着力，适用于高厚径比的通孔。

工艺：通过印刷方式填充导电金属浆料，然后烧结。

这些金属材料的选择和应用取决于具体的工艺需求和应用场景。铜因其优良的导电性和较低的电阻率，成为TGV金属化中最常用的填充材料。而钛、铬等材料则主要用于提高金属与玻璃基板之间的附着力和抗氧化性。
