你是否想过，一块普通的金属，在抽走了几乎所有空气的“极致真空”环境中，会发生怎样的变化？那些在常规条件下难以合成的新材料、无法观测的微观反应，又会如何在这片“空无一物”的空间里显现真身？这就是超真空工艺的魔力——它为材料科学搭建了一个隔绝干扰的“理想实验室”，推动着从芯片制造到航空航天材料的一次次突破。

为什么材料科学家对超真空如此“情有独钟”？核心原因在于，它能最大程度消除气体分子对材料的干扰，让材料的制备和表征更精准、更纯粹。

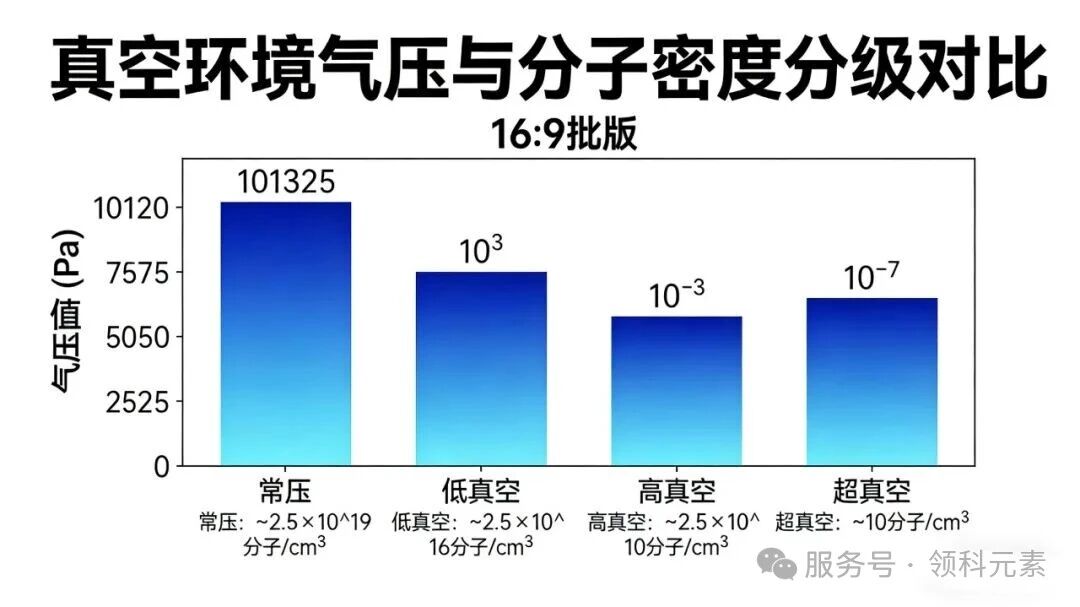

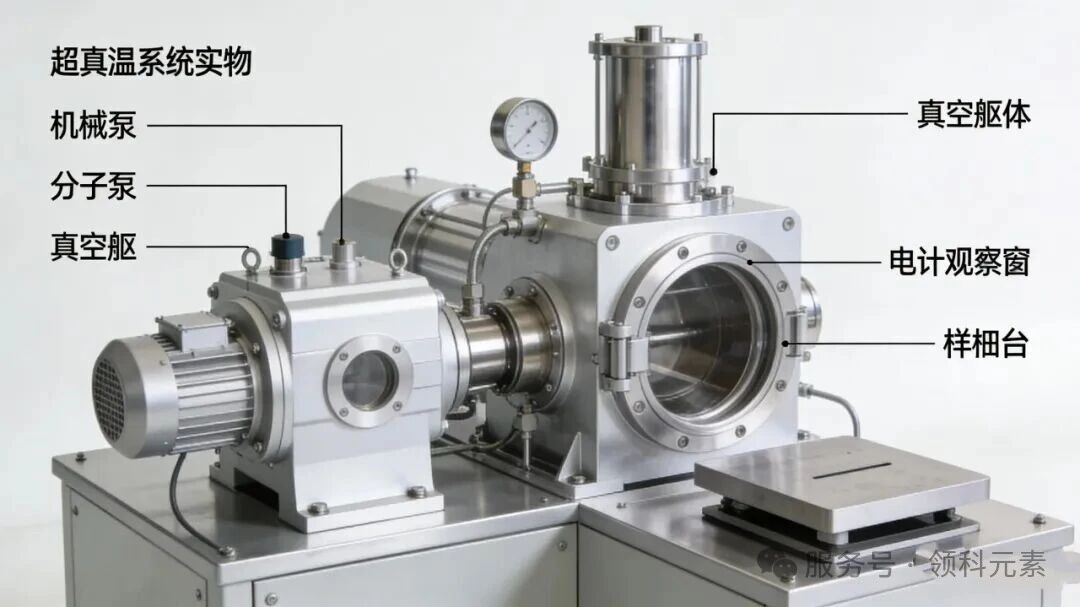

在常压环境中，氧气、水蒸气、氮气等气体分子无处不在，它们会与材料表面发生反应——比如金属表面会快速氧化形成氧化层，半导体材料会吸附杂质影响性能，这些都会掩盖材料的本征特性。而在超真空环境下，气体分子的碰撞和反应概率被降到极低，材料可以保持最纯净的表面状态。

同时，超真空环境还能抑制材料的热氧化和污染，让一些高活性、易氧化的材料（如稀土金属、纳米材料）得以稳定制备和保存。这种“纯净空间”，为研究材料的微观结构、表面反应提供了独一无二的条件。

1. 材料表面与界面的精准表征

材料的很多性能，比如催化活性、半导体导电性、金属的耐腐蚀能力，都由其表面和界面的微观结构决定。但在常规环境下，材料表面会迅速被污染，无法观测到真实的表面状态。

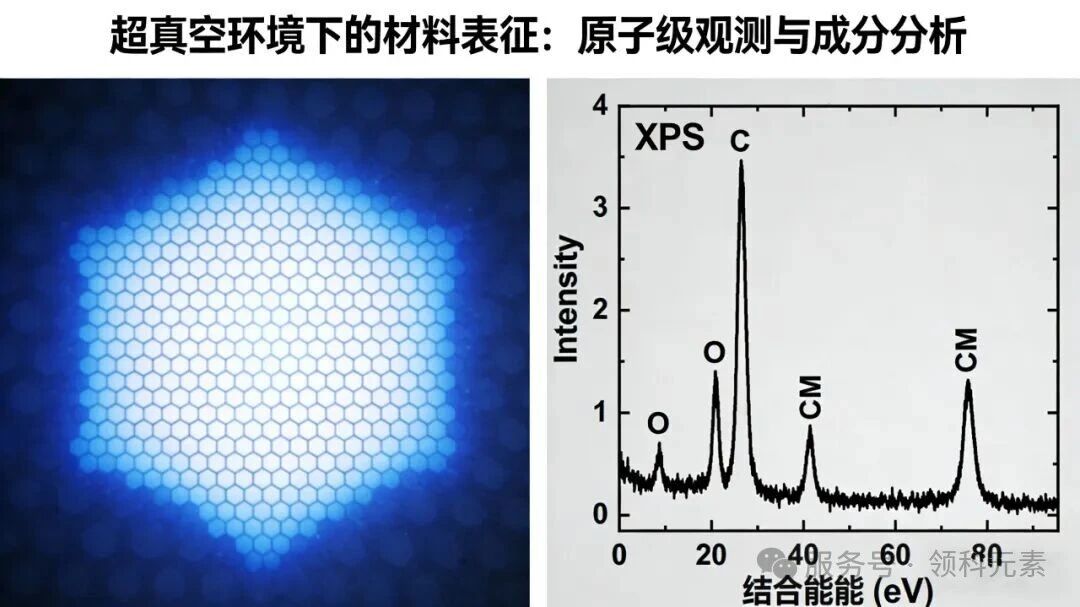

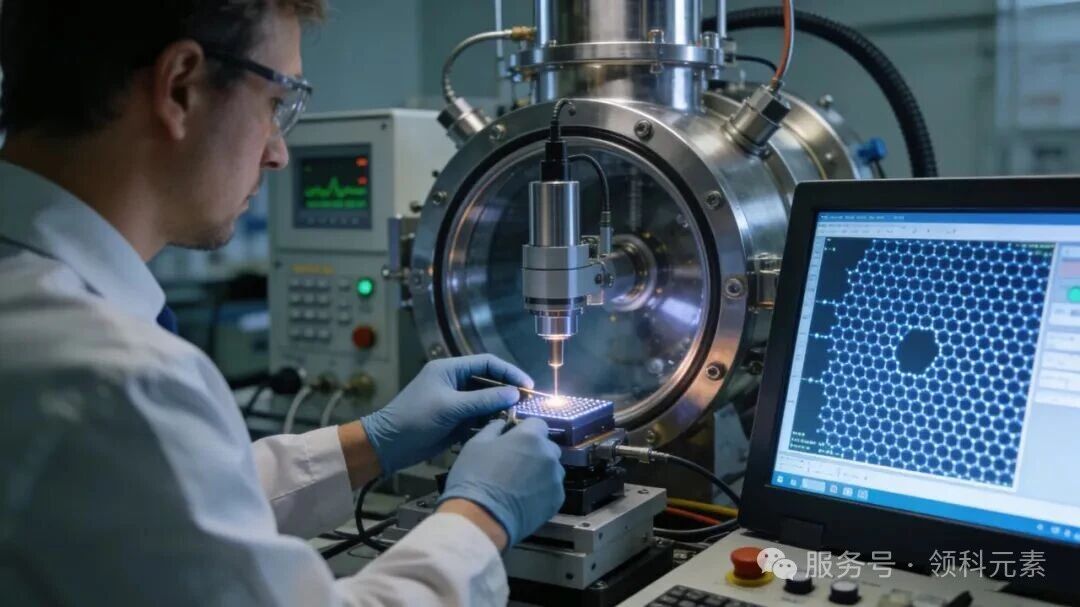

超真空环境下的扫描隧道显微镜（STM） 和原子力显微镜（AFM） 等表征设备，能够“看清”材料表面的原子排布。例如，在超真空条件下，科学家可以直接观测到石墨烯表面的原子缺陷，或者催化剂表面的活性位点分布，这些信息是常压下无法获取的。此外，X射线光电子能谱（XPS） 等分析技术也必须在超真空环境中进行，才能准确检测材料表面的元素组成和化学价态。

2. 高性能薄膜材料的制备

从手机屏幕的透明导电膜，到芯片的光刻胶薄膜，再到航空发动机的隔热涂层，薄膜材料是现代工业的基础。而超真空工艺，正是制备高品质薄膜的关键技术，其中最典型的就是真空蒸镀和磁控溅射。

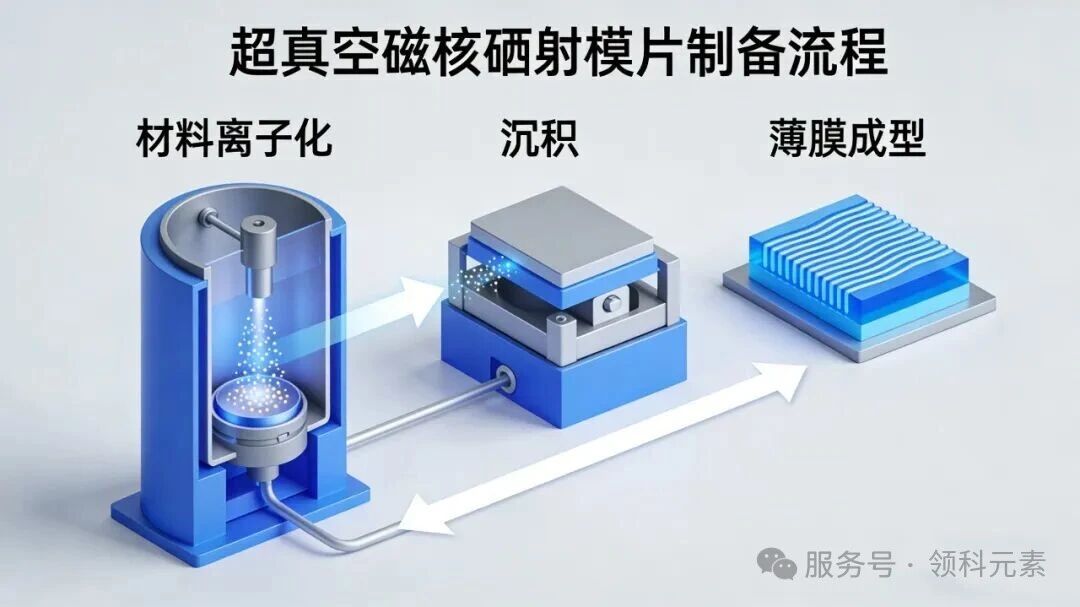

在超真空腔体内，将待沉积的材料（如金属、合金、氧化物）加热蒸发或离子化，使其以原子或分子的形式沉积在基底表面，形成均匀、致密的薄膜。由于没有气体分子的干扰，薄膜与基底的结合力更强，厚度更易控制，纯度也更高。比如，芯片制造中的金属布线层，就是通过超真空磁控溅射技术制备的，其精细程度直接影响芯片的性能。

3. 高纯度新材料的合成与改性

对于一些高活性、易污染的新材料，超真空是实现其合成的“必经之路”。例如，金属有机框架材料（MOFs） 、二维层状材料（如氮化硼、黑磷）的制备，需要在无氧无水的超真空环境中进行，避免材料在合成过程中发生氧化或水解。

在增材制造领域，超真空也发挥着重要作用。比如，金属3D打印过程中，熔融的金属液滴容易与空气中的氧气反应形成氧化夹杂，影响打印件的力学性能。而在超真空环境下进行金属粉末的选区激光熔化（SLM），可以有效减少氧化缺陷，制备出更高纯度的航空航天用钛合金、高温合金部件。

如今，超真空工艺早已不是实验室的“专属”，而是广泛应用于半导体、新能源、航空航天等工业领域。随着材料科学向“原子级精准调控”的方向发展，超真空技术的精度和效率也在不断提升——比如超高真空腔体的体积越来越大，满足了大型构件的制备需求；真空获得技术的进步，也让超真空系统的成本逐渐降低。

未来，随着量子材料、超导材料等前沿领域的探索不断深入，超真空工艺将继续扮演“开路先锋”的角色，帮助人类解锁更多材料的未知潜能，创造出性能更卓越的新材料。

看不见的真空，看得见的突破——这就是超真空工艺的魅力，它用“极致的空”，承载了材料科学“无限的可能”。
