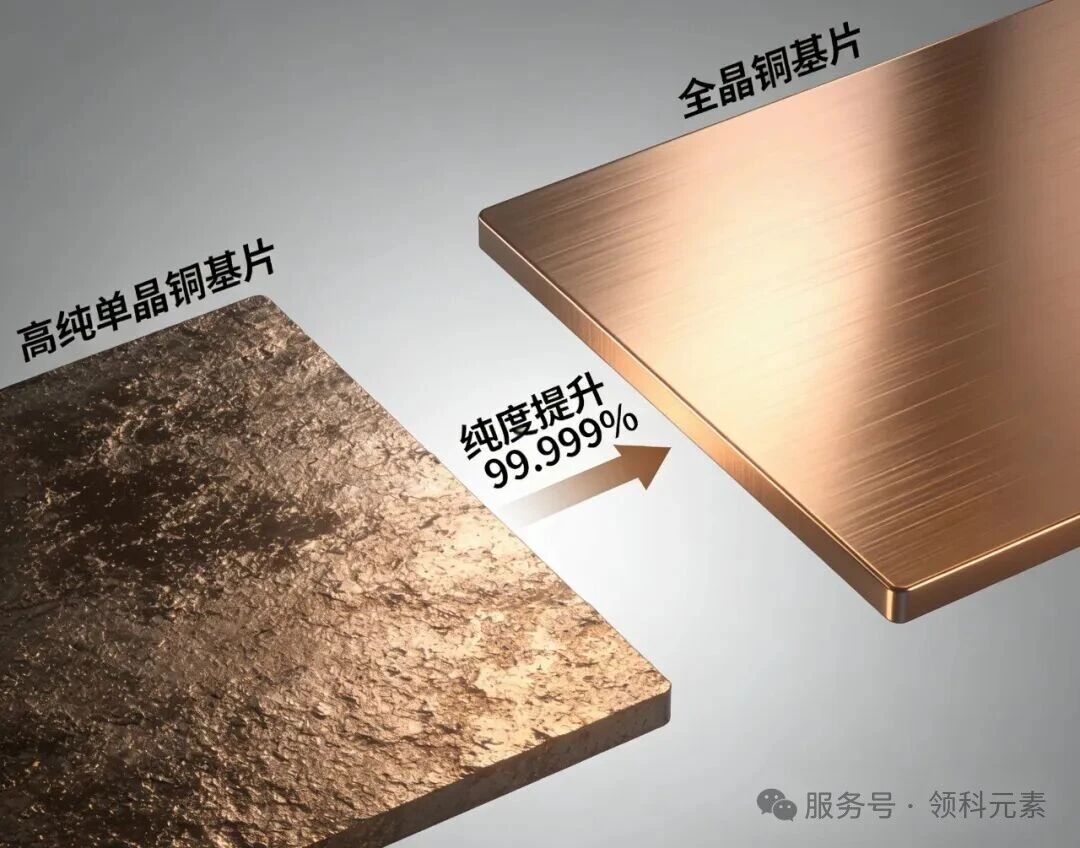

在半导体、量子科技与新能源的前沿领域，有一种材料虽不常被大众熟知，却支撑着无数尖端设备的运行——它就是高纯单晶铜基片。这种以超高纯度单晶铜为核心的特种基板，凭借“无晶界、低杂质、高性能”的独特优势，成为高端制造的关键核心材料，默默推动着科技向更精密、更高效的方向突破。

高纯单晶铜基片的制造是对精度与控制的极致追求，核心需完成“提纯”与“单晶生长”两大关键步骤，主流工艺包括：

• 布里奇曼法：将高纯铜原料放入石墨坩埚，在温度梯度炉中加热熔化后，通过缓慢降温使铜液从底部有序凝固，形成大尺寸单晶，核心在于精准控制温度梯度，避免多晶或内部缺陷产生；

• 提拉法：以高纯度籽晶为“种子”，接触熔化的铜液后缓慢提拉并旋转，使铜原子沿籽晶的晶体结构有序生长，能精准控制单晶的晶向，适合制备高质量特种基板；

• 区域熔炼法：通过局部加热熔化铜原料，让杂质在凝固过程中向一端迁移，既实现提纯又促进单晶生长，是兼顾纯度与晶体质量的高效方案。

近年来，北京大学刘忠范院士团队创新的BCP技术更实现了突破——通过分阶段退火策略，解决了传统工艺的高温失效难题，制备出粗糙度仅0.81nm的超平基板，成本较传统方案降低50%，为产业化奠定了基础。

高纯单晶铜基片的高性能使其成为“高端制造的刚需材料”，应用场景覆盖多个战略领域：

• 量子科技：在超导量子芯片中，6N级高纯单晶铜基片能最小化电阻加热和相位噪声，保障量子比特的信号 fidelity，是量子计算硬件的核心衬底材料；

• 半导体与电子：作为先进制程芯片的铜互连衬底、Mini/Micro LED的驱动IC沉积基板，其无晶界特性可降低信号损耗，提升器件良率，台积电3nm工艺已采用高纯度铜基相关材料；

• 新能源：在光伏异质结电池（HJT）中，7N级高纯铜基片支持高效铜电镀工艺，提升光电转换效率；在动力电池中，可减少杂质引发的副反应，延长循环寿命；

• 新材料研发：作为石墨烯、hBN等二维材料的外延生长衬底，其原子级平整度能保障外延材料的晶畴取向一致性，缺陷率显著降低。

随着全球科技向精密化、高性能化升级，高纯单晶铜基片市场正迎来快速增长。数据显示，2024年全球铜单晶基板市场销售额达3.81亿美元，预计2031年将增至7.97亿美元，年复合增长率高达11.3%。中国作为全球半导体和显示产业的核心阵地，市场占比持续提升，本土企业在材料纯度、大尺寸化（如8英寸晶圆）等领域的技术突破，正推动供应链国产化进程。

未来，随着6G通信、量子计算、先进储能等领域的发展，对基片的纯度（向7N级迈进）、尺寸（更大口径）和定制化（特定晶向）需求将持续升级。同时，焦耳加热等新型工艺的应用，有望进一步压缩生产周期、降低成本，让这种“隐形基石”在更多尖端科技中发挥关键作用。

从量子芯片的精密运算到太阳能电池的高效发电，高纯单晶铜基片以其卓越性能，成为支撑现代科技进步的“幕后英雄”。随着材料科学的不断突破，它将持续解锁更多科技可能，为人类社会的创新发展注入强劲动力。
