探秘PVD物理气相沉积:重塑材料表面的精密镀膜科技

2026-04-28


在现代工业制造与日常生活中,表面处理技术是决定产品品质、外观与使用寿命的关键环节。从随身携带的手机、腕表,到家中的五金卫浴、厨房器具,再到医疗手术器械、航空航天零部件,我们都能看到一项先进技术的身影——物理气相沉积(PVD)。作为替代传统表面处理的前沿工艺,PVD技术凭借环保、高效、性能优异等特点,成为高端制造领域的核心技术,深刻改变着产品的制造标准与使用体验。

PART 01

PVD技术的概念与核心原理


物理气相沉积(Physical Vapor Deposition,简称PVD),是指在高真空环境下,利用物理方法将固态的涂层材料转化为气相的原子、分子或离子,再通过能量传递,使其沉积在基体工件表面,形成致密、均匀、结合力优异的功能性薄膜的工艺技术。这一技术区别于传统的化学电镀、喷涂工艺,全程以物理相变与沉积为主,几乎不使用有毒有害的化学试剂,是真正意义上的绿色环保表面处理技术。

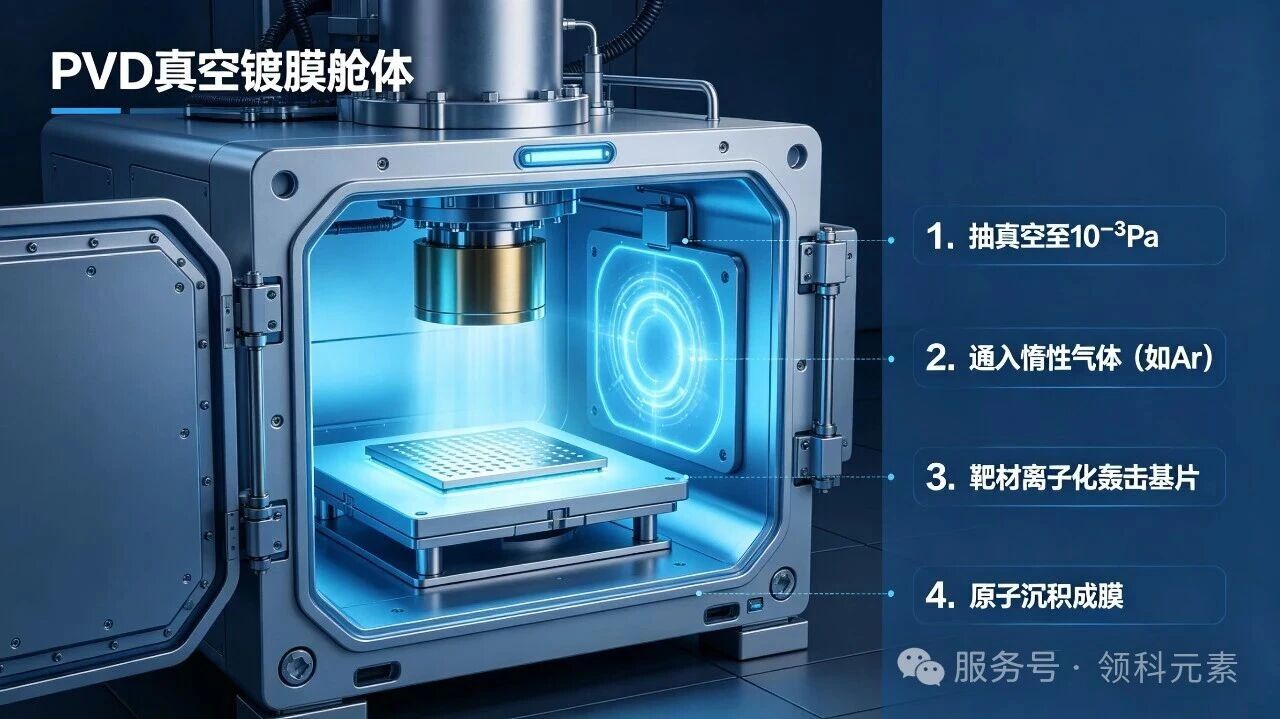

PVD技术的完整工艺流程,主要包含三个核心阶段,环环相扣,缺一不可:

1. 材料气化阶段:在密闭的真空镀膜舱体内,通过加热、电子束轰击、离子溅射、电弧放电等物理手段,为钛、铬、锆、铝等金属靶材,或是氮化钛、碳化钨等化合物靶材提供能量,使其突破固态分子间作用力,转化为气相粒子,完成从固态到气态的物态转变。

2. 粒子传输阶段:气化后的涂层粒子在真空环境中拥有较高的动能,同时在电场、磁场的辅助作用下,定向、均匀地向待加工的工件表面迁移。在此过程中,粒子会与少量残余气体分子发生碰撞,保证粒子分布的均匀性,避免局部沉积过厚或过薄。

3. 薄膜成相阶段:气相粒子抵达工件表面后,通过吸附、扩散、成核、结晶等一系列物理过程,逐层堆积,最终形成与工件基体紧密结合的薄膜。这层薄膜的厚度通常控制在微米级,既能不改变工件原有尺寸精度,又能赋予工件全新的表面性能。

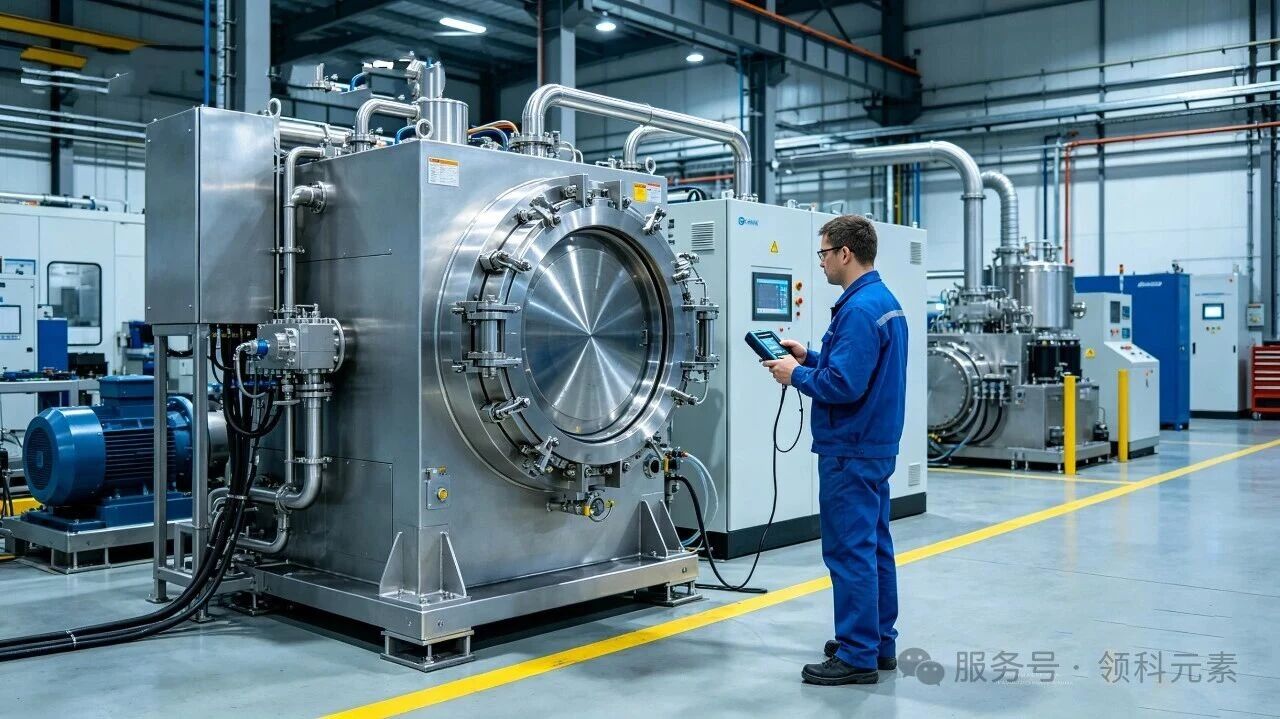

整个PVD工艺过程对真空度、温度、电场磁场强度、沉积时间等参数要求极为严格,需要精密的设备与控制系统配合,才能保证镀膜质量的稳定性。



PART 02

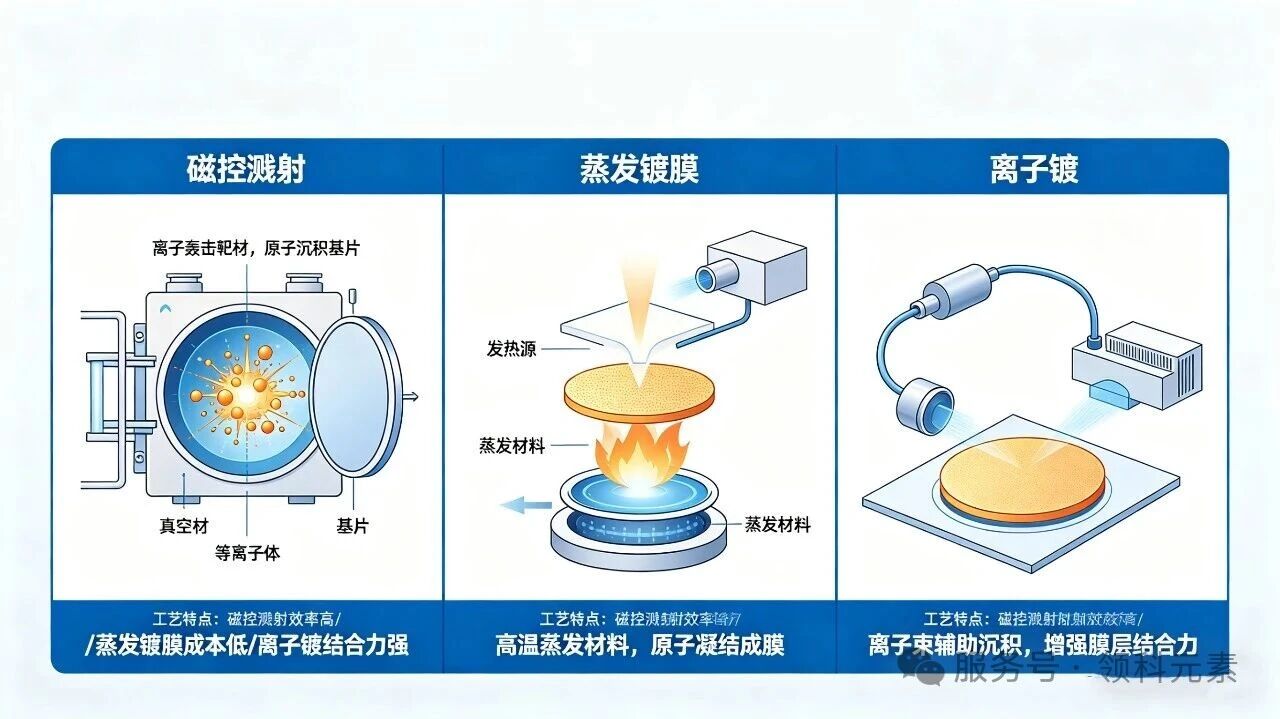

主流PVD工艺分类及技术特点


经过数十年的技术研发与迭代,PVD技术衍生出多种细分工艺,以适应不同行业、不同产品的加工需求,目前工业领域应用最广泛的主要有三类:

(一)真空蒸发镀膜

这是最早实现工业化应用的PVD技术,其核心原理是通过电阻加热、感应加热或电子束加热的方式,使靶材快速升温熔化并蒸发,形成金属蒸汽,随后在温度较低的工件表面凝结成膜。

该工艺的优势在于沉积速度快,设备结构简单,生产成本较低,适合大批量生产纯金属薄膜。但缺点也较为明显,镀层与基体的结合力较弱,均匀性较差,且难以制备合金或化合物涂层,目前主要应用于包装镀膜、光学镜片等基础领域。

(二)磁控溅射镀膜

磁控溅射是目前应用范围最广、市场占有率最高的PVD工艺,它利用惰性气体(通常为氩气)电离产生的高能离子,在电场作用下高速轰击靶材表面,将靶材原子溅射出来形成气相粒子,再沉积到工件表面成膜。

通过磁场与电场的协同作用,可有效约束电子运动轨迹,提升溅射效率与粒子能量。该工艺制备的镀层均匀性极佳,与基体结合力强,不仅能制备纯金属涂层,还可灵活调配靶材成分,制备氮化钛、氮化铬、类金刚石(DLC)等高性能复合涂层,兼具耐磨、耐腐蚀、耐高温等特性,广泛应用于消费电子、五金卫浴、模具制造等行业。

(三)多弧离子镀膜

多弧离子镀膜属于高能级的PVD技术,依托真空电弧放电技术,直接在靶材表面产生电弧,使靶材材料快速电离,形成高能量的离子流,直接沉积在工件表面。

该工艺的粒子电离率高、能量充足,制备的镀层致密度极高,结合强度远超其他镀膜工艺,具备超强的耐磨、抗腐蚀、耐高温冲击性能,且镀膜效率高,绕镀性好,可轻松处理形状复杂的工件。不过其工艺控制难度较高,成本也相对更贵,主要应用于航空航天、高端钟表、医疗器械、汽车精密零部件等对性能要求极致的领域。


PART 03

PVD镀膜对比传统工艺的核心优势


在表面处理行业发展历程中,传统电镀、喷漆、氧化等工艺曾长期占据主导地位,但随着环保要求提升与产品品质标准升级,这些工艺的弊端日益凸显,而PVD技术则凭借全方位的优势,逐步成为主流选择。

(一)机械性能卓越,产品寿命大幅延长

PVD镀层的硬度极高,常规金属镀层硬度可达传统电镀层的2-5倍,类金刚石等特殊涂层硬度更接近天然钻石,具备极强的耐磨、抗刮擦、抗冲击能力,能有效抵御日常摩擦、碰撞带来的损伤。同时,镀层化学性质稳定,耐酸碱、耐汗液、耐盐雾腐蚀,即便在潮湿、油烟、腐蚀性气体等恶劣环境中使用,也不会出现生锈、起皮、褪色等问题,显著延长产品的使用寿命。

(二)外观质感高级,色彩选择丰富多元

传统表面处理工艺色彩单一,光泽生硬粗糙,易出现色差与流挂现象,而PVD技术可通过调整靶材材质、反应气体种类与工艺参数,精准调控镀层颜色与光泽,打造出钛金、玫瑰金、黑金、深空灰、香槟金以及各类炫彩渐变等时尚色调。镀层细腻光滑,光泽柔和高级,无毛刺、无瑕疵,兼具金属质感与现代美学,大幅提升产品外观档次与附加值,满足高端消费市场的审美需求。

(三)生产过程环保,产品安全无毒无害

传统电镀工艺需要使用大量含氰化物、重金属铬、强酸强碱等有毒有害化学药剂,生产过程中会产生大量废水、废气、废渣,对生态环境与操作人员健康造成严重危害,后期污染物处理成本极高。而PVD镀膜全程在真空密闭环境中进行,无需有毒化学试剂,不产生污染物排放,属于清洁生产工艺。同时,镀膜后的产品无有害物质残留,安全无毒,可广泛应用于食品餐具、母婴用品、植入式医疗器械、贴身饰品等对安全要求严苛的场景,符合全球环保与健康标准。

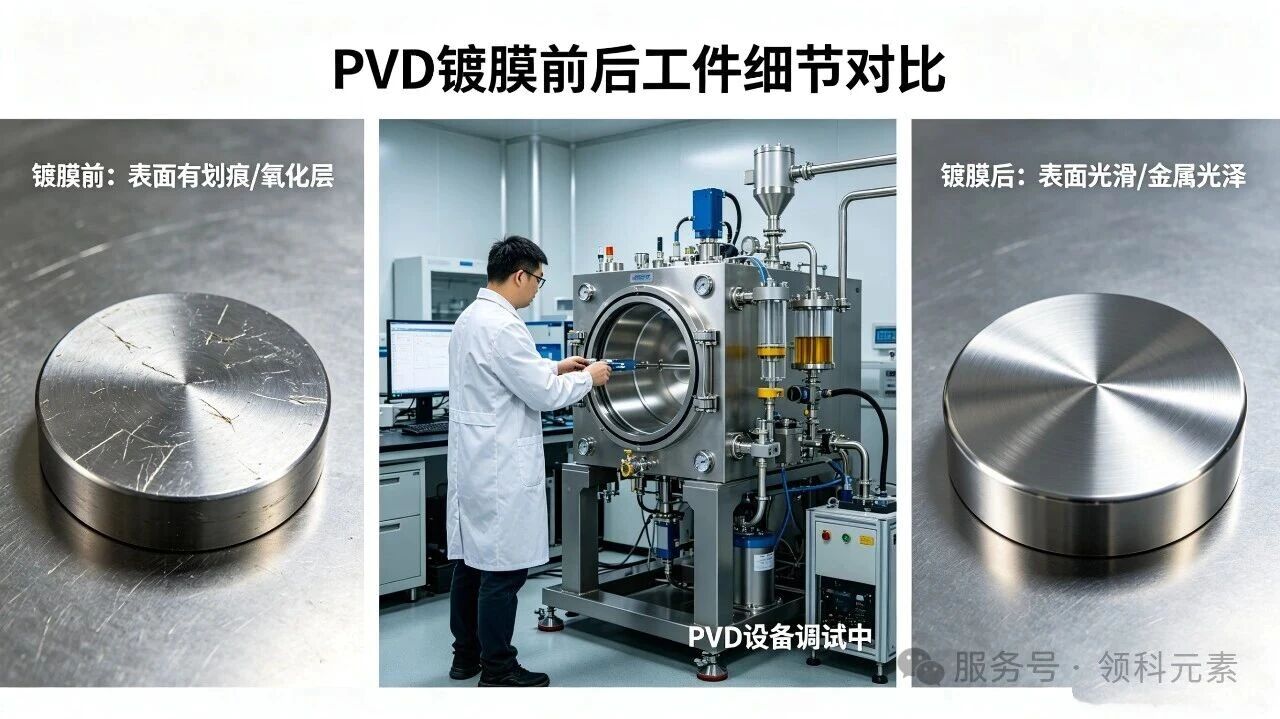

(四)基材适配广泛,加工精度不受影响

PVD技术对基体材料的兼容性极强,除各类钢材、铜、铝、合金等金属材质外,陶瓷、玻璃、蓝宝石、高性能工程塑料等材质均可进行镀膜处理。同时,镀膜过程温度可控(低温PVD工艺可低于150℃),不会导致工件变形、退火或改变基体内部组织结构,且镀层厚度仅为1-5微米,不会影响工件的尺寸精度与配合间隙,完美适配精密零部件的加工要求。此外,该工艺绕镀性优异,无论工件是孔状、沟槽、异形等复杂结构,都能实现全方位均匀镀膜。



PART 04

PVD技术在各领域的深度应用


随着技术的不断成熟与成本的逐步下降,PVD技术早已突破工业制造的局限,全面渗透到生活与工业的各个领域,成为高品质产品的标志性工艺。

在消费电子领域,智能手机、平板电脑、笔记本电脑的金属中框、摄像头装饰圈、按键,以及智能手表表壳、表带等部件,普遍采用PVD镀膜,既保证了产品的精致外观,又提升了抗刮、抗腐蚀性能,适配日常高频次使用需求。

在钟表珠宝行业,高端腕表、时尚首饰的表面处理几乎全部依赖PVD技术。相比传统镀金工艺,PVD镀层更耐磨、不易褪色,能长久保持饰品的光泽与质感,同时可实现多样化的色彩设计,满足个性化审美需求。

在五金卫浴与家装领域,水龙头、花洒、毛巾架、门锁、门把手、橱柜五金等产品,通过PVD镀膜替代传统电镀,不仅质感更高级,还能有效抵御卫生间潮湿环境、厨房油烟与酸碱清洁剂的腐蚀,长期使用依旧光亮如新。

在汽车与机械工业领域,汽车发动机精密零部件、刹车片、内饰装饰件、各类工业模具、切削刀具等,采用PVD涂层后,硬度与耐磨性大幅提升,可减少磨损、降低故障率,提升设备运行效率,延长使用寿命,降低生产维护成本。

在医疗器械与航空航天领域,手术刀具、骨科植入物、微创医疗器械,以及飞机、火箭的发动机叶片、精密传动部件等,对表面性能、生物相容性、耐高温、抗疲劳性能要求极高,PVD涂层能完美满足这些严苛标准,同时保证安全无毒、无菌,助力高端科技与医疗事业发展。


PART 05

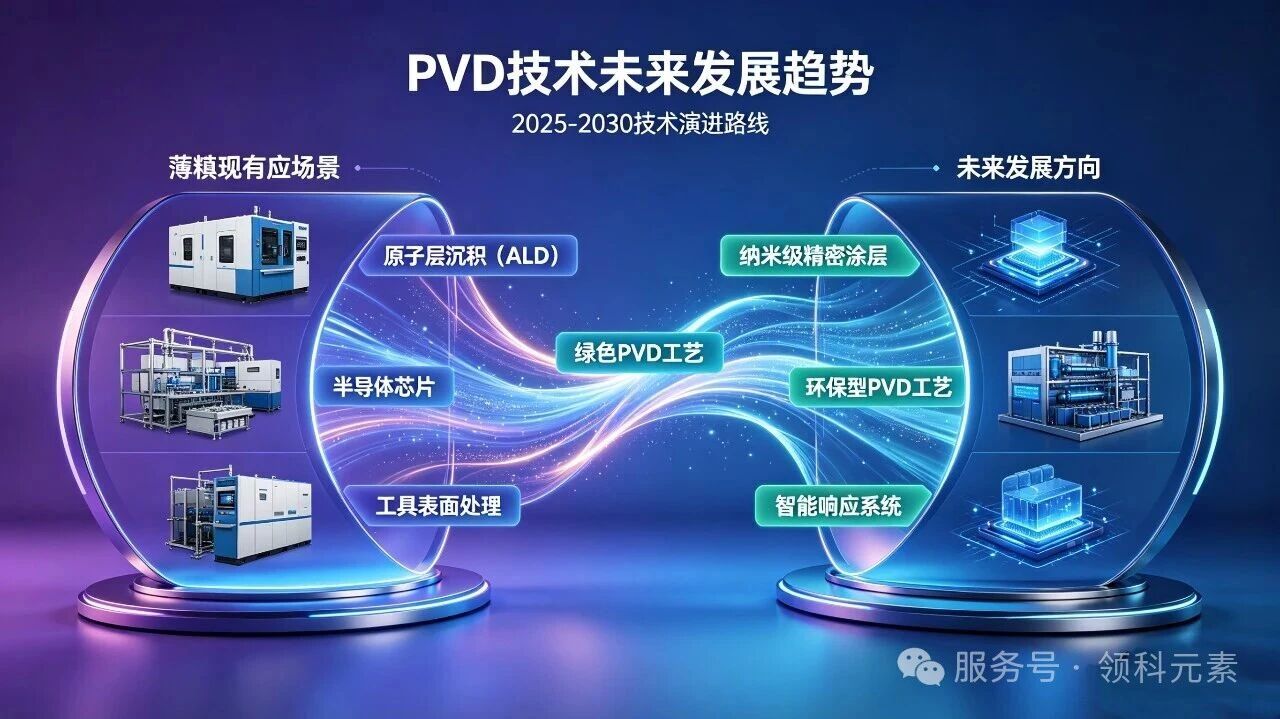

PVD技术的发展现状与未来趋势


当下,全球制造业正朝着智能化、绿色化、精密化方向转型,PVD技术作为表面处理领域的核心技术,也在持续创新升级。一方面,低温PVD、超硬膜层、多功能复合涂层等新技术不断涌现,进一步拓展了技术应用边界;另一方面,自动化、智能化镀膜设备逐步普及,提升了生产效率与镀膜质量稳定性,降低了工业化应用成本。

未来,PVD技术将朝着更高性能、更低能耗、更广泛适配、更智能生产的方向发展。新型纳米涂层、自修复涂层、抗菌涂层等功能性涂层将逐步落地,在新能源、半导体、5G通信等新兴产业中发挥重要作用。同时,随着环保政策的持续收紧与市场对高品质产品的需求增长,PVD技术将全面替代传统高污染表面处理工艺,成为制造业的标配工艺。

从工业制造到日常生活,PVD技术用一层微米级的薄膜,为产品赋予了坚固耐用的性能与精致美观的外观,用绿色环保的工艺推动着制造业的转型升级。这项看似小众的精密技术,实则早已融入我们生活的方方面面,成为现代工业文明与高品质生活的重要支撑,也将在未来持续为科技进步与产业升级赋能。
