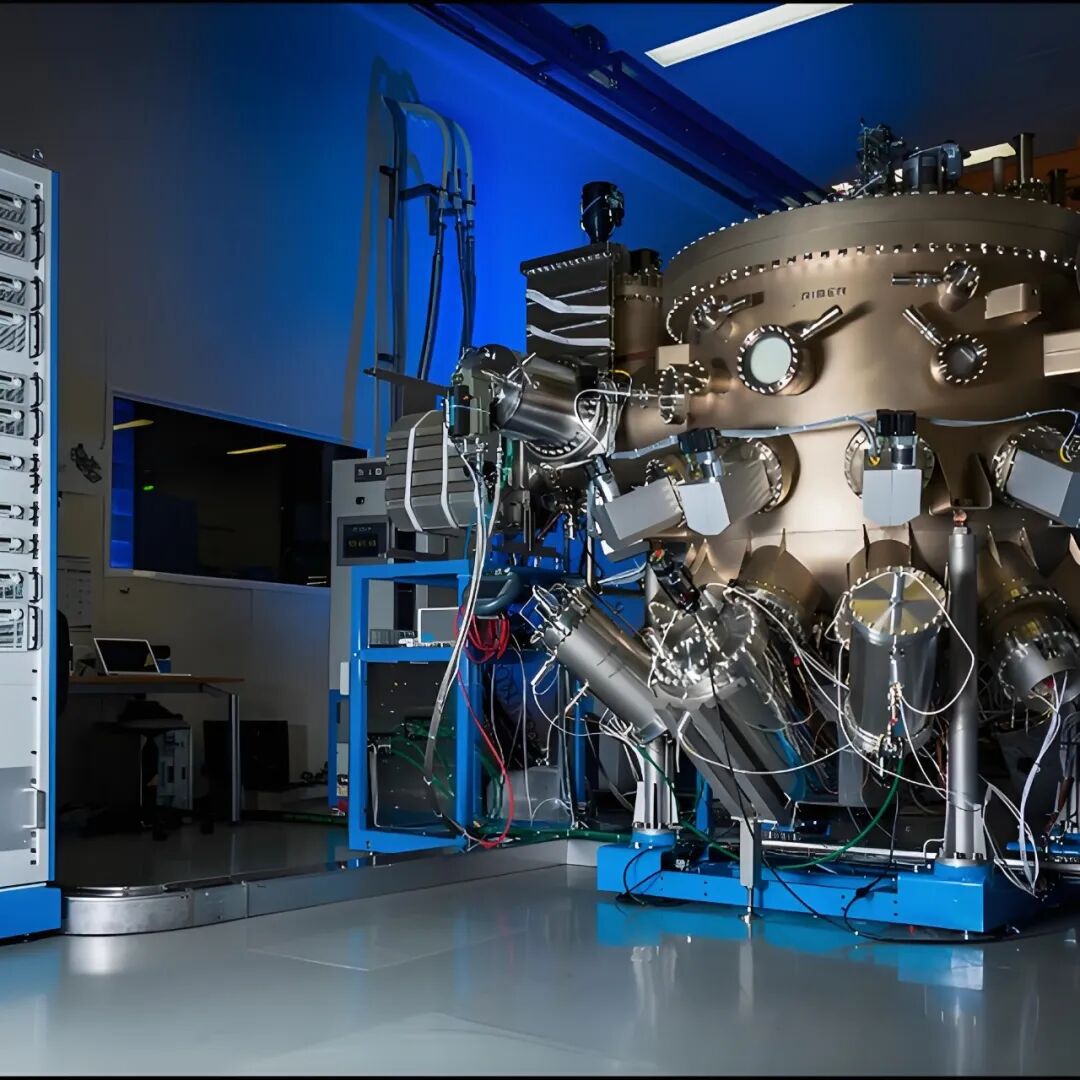

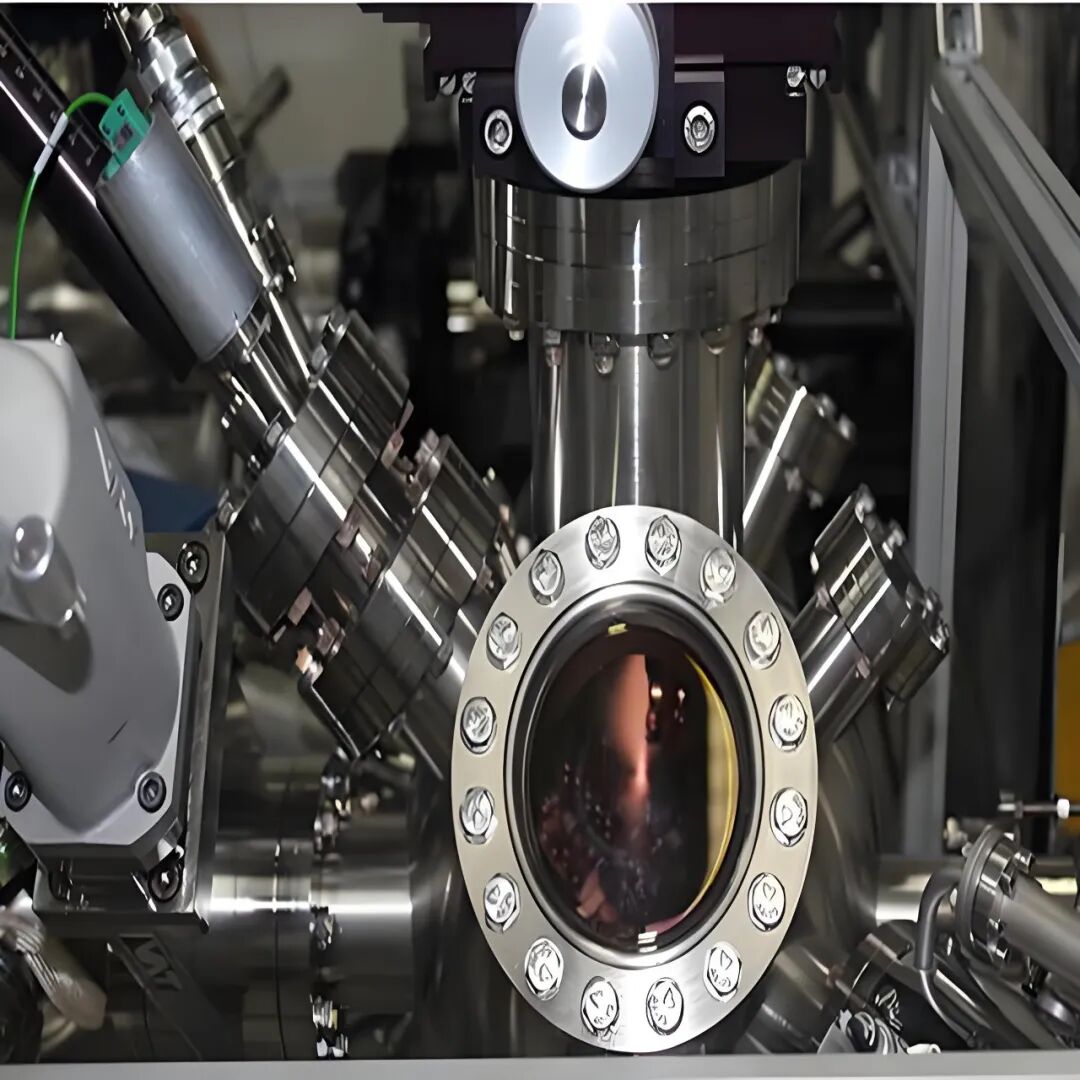

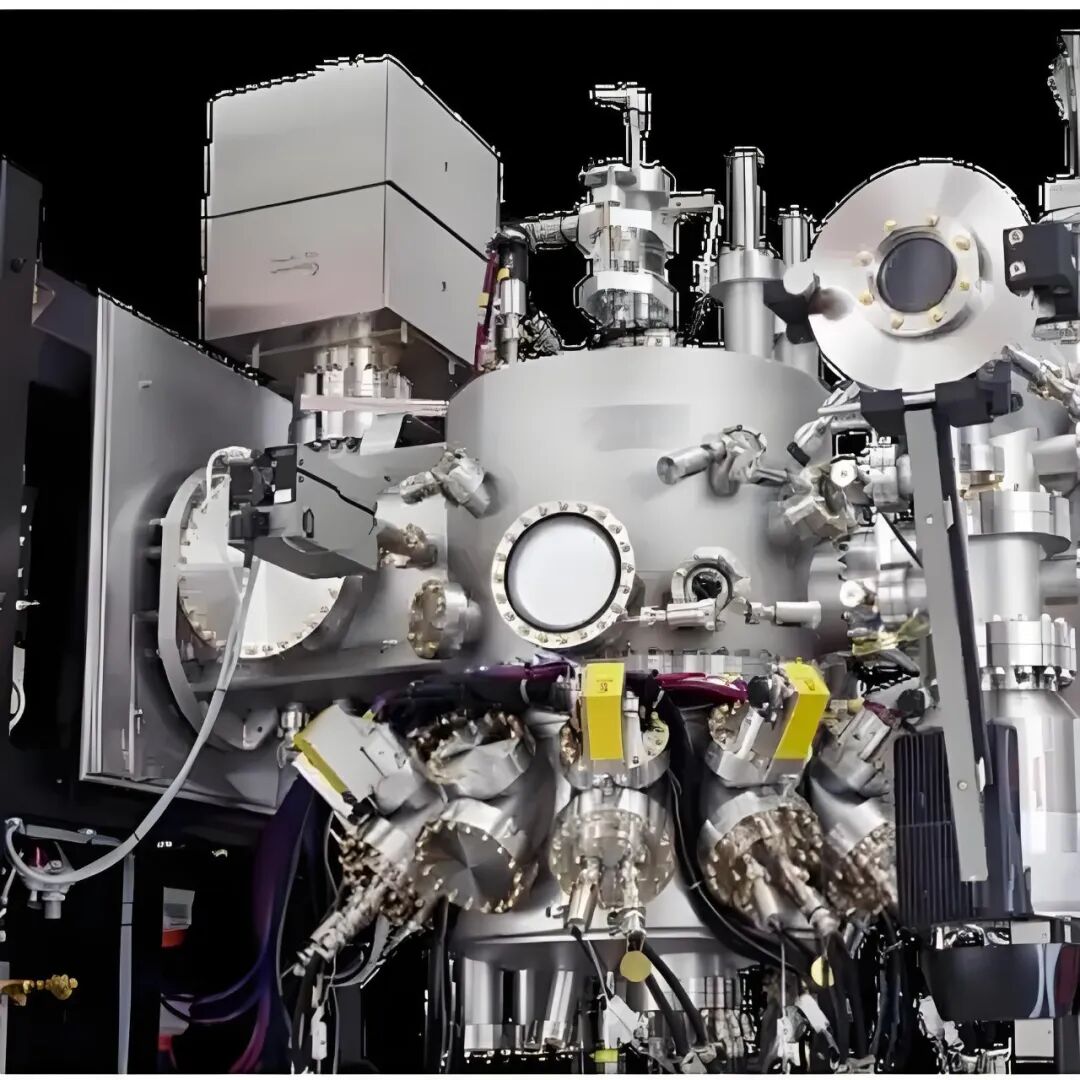

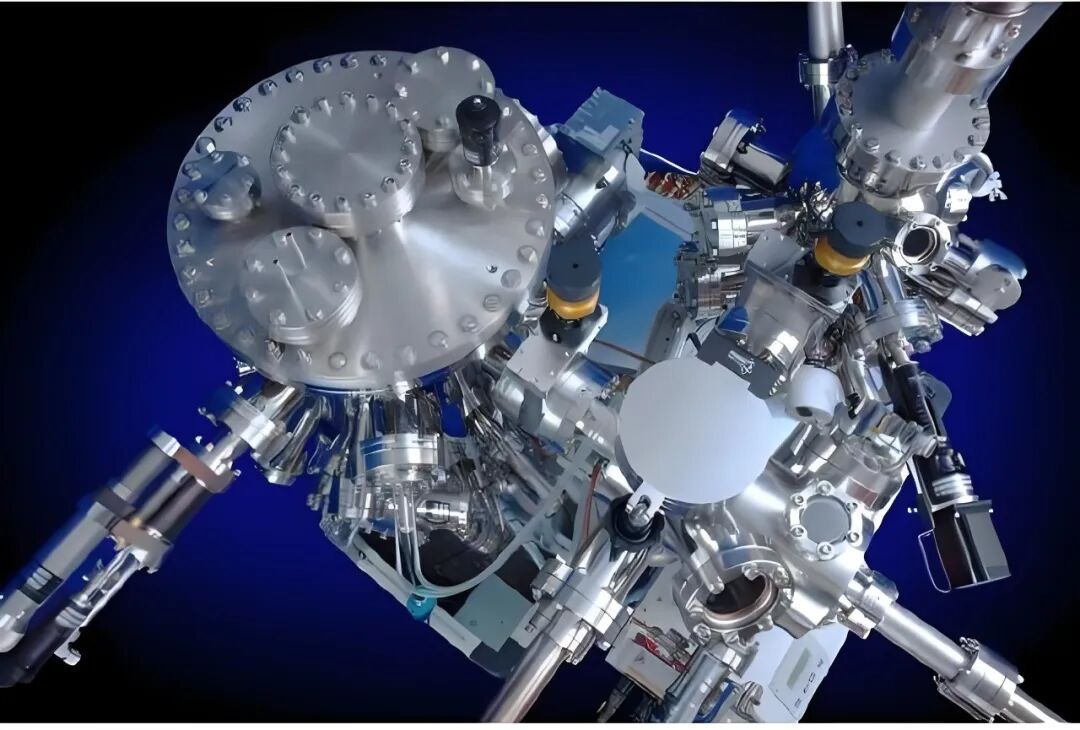

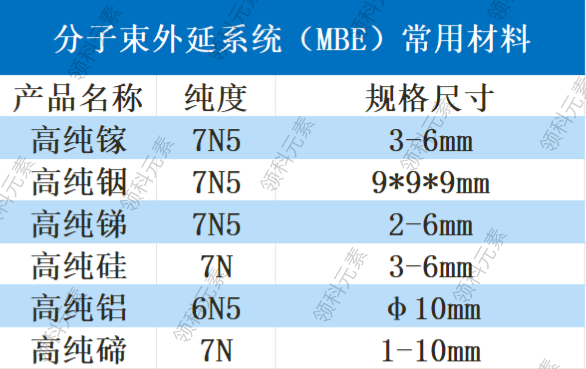

分子束外延（MBE）技术，如同在超高真空环境中进行“原子级搭积木”，能精准控制原子堆积形成薄膜，是制备高性能半导体器件的核心技术之一。而支撑这项技术发挥作用的，正是各类具备特殊性能的材料，它们共同构成了MBE应用的“材料基石”。

Ⅳ族材料以硅（Si）、锗（Ge）为代表，是集成电路的“老朋友”，MBE技术则为其拓展了新的应用边界。

•  硅（Si）：作为全球半导体产业的“基石”，MBE生长的高质量硅薄膜可减少缺陷，用于制造高性能集成电路中的关键层，提升芯片运算速度与稳定性，是现代计算机、手机芯片的核心组成部分。

•  锗（Ge）与硅锗合金（SiGe）：Ge的电子与空穴迁移率均优于Si，且对红外光敏感；SiGe合金则可通过调节硅、锗比例，灵活控制材料的禁带宽度与晶格常数，既能兼容传统硅工艺，又能提升器件高频性能，常用于射频晶体管、红外探测器，是5G通信、物联网设备的重要材料。

宽禁带半导体因禁带宽度大、耐高温、抗高压的特性，成为新能源、LED照明等领域的“新宠”，MBE技术则助力其实现高质量薄膜生长。

•  氮化镓（GaN）：宽禁带材料中的“明星”，具备高击穿电压、高导热性，能在高温、高功率环境下稳定工作，是制造快充充电器、5G基站功率放大器、LED蓝光芯片的核心材料，推动了快充技术普及与LED照明革命。

• 氧化锌（ZnO）：兼具透明、导电、发光特性的宽禁带材料，MBE生长的ZnO薄膜透明度高、缺陷少，可用于透明导电薄膜（如触摸屏电极）、紫外探测器、柔性LED，在柔性电子、紫外光通信领域潜力巨大。

除上述主流材料外，MBE还能生长各类特殊功能材料，为前沿器件研发提供可能。

• 稀磁半导体：通过在半导体（如GaAs、ZnO）中掺杂锰（Mn）、钴（Co）等磁性元素形成，兼具半导体的电学特性与磁性，可实现“电子自旋”的调控，是自旋电子器件（如磁随机存储器MRAM）的基础材料，有望突破传统芯片的性能瓶颈。

• 拓扑绝缘体：一种表面导电、内部绝缘的特殊材料，MBE可生长出高质量的拓扑绝缘体薄膜（如Bi₂Se₃、Bi₂Te₃），其表面电子具有特殊的输运特性，在量子计算、低功耗电子器件领域具有重要研究价值。

从支撑日常通信的光电子器件，到推动能源革命的高功率设备，MBE常用材料凭借各自的特性，在不同领域发光发热。随着MBE技术的不断进步，这些材料的性能还将持续优化，为更多新型半导体器件的诞生奠定基础。
